Le multi-coupleur WSDU-1X8SR distribue les signaux d’une entrée commune à 8 sorties dans la plage de fréquences de 200 kHz à 32 MHz. L’appareil est spécialement conçu pour une utilisation dans les applications à ondes courtes et offre d’excellentes propriétés dynamiques pour les situations de réception difficiles. L’appareil est disponible avec une alimentation CA et CC et également avec une fonctionnalité de surveillance de l’appareil. Pour la suppression des signaux indésirables, par ex. stations de radio locales trois filtres passe-haut différents sont disponibles. Les filtres passe-haut peuvent être montés sur le connecteur d’entrée RF du multi-coupleur. Les filtres passe-haut ont des parafoudres supplémentaires. Via le port de surveillance bidirectionnel avec 30 dB, les mesures de perte de couplage peuvent être effectuées sans interruption de fonctionnement ou des signaux de test peuvent être introduits dans le chemin du signal.
WSDU-1X8SR est disponible en variantes avec alimentation secteur AC et alternativement pour une utilisation dans par ex. véhicules avec alimentation CC. Les deux variantes offrent de larges plages de tension.
En standard, chaque appareil est équipé d’une LED d’état pour un contrôle optique de l’état de l’appareil. Pour une surveillance à distance indépendamment de l’emplacement, d’autres variantes sont disponibles. Les appareils avec fonction de surveillance offrent des interfaces LAN et USB supplémentaires. Via ces interfaces distantes, la température de l’appareil, le point de fonctionnement des amplificateurs et l’identification de l’appareil peuvent être interrogés. La surveillance à distance offre la fonction SNMP (Simple Network Management Protocol).
La version standard de l’appareil est équipée d’une LED d’état qui indique la santé de l’appareil. De plus, des versions avec fonction de surveillance étendue des appareils sont disponibles. Les points de fonctionnement des amplificateurs, la température de l’appareil et les données d’identification de l’appareil peuvent être contrôlés à distance via l’interface LAN. Pour une vérification locale, l’appareil est équipé d’une interface USB. WSDU-1X8SR est capable d’identifier les pannes et d’informer automatiquement le système de supervision.
De plus, WSDU-1X8SR fournit une interface de surveillance bidirectionnelle avec découplage de 30 dB. Ainsi, le signal distribué peut être surveillé sans interrompre le fonctionnement du système. L’alimentation des signaux de test est également possible en utilisant l’entrée de surveillance.

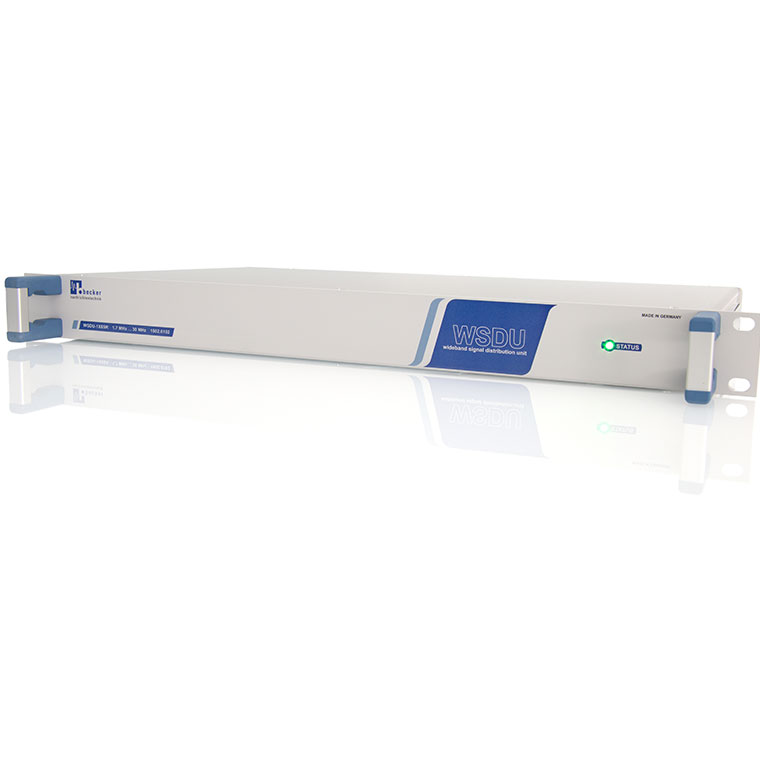

WSDU-1X8SR a une conception 19 « 1 U compacte et robuste pour le fonctionnement dans des racks système 19 » ou une unité de table.
Un plus grand nombre de canaux distribués peut être réalisé en cascadant plus de périphériques WSDU-1X8SR. Pour les systèmes de distribution à grande échelle, le module enfichable 6 U WSDU-1X8S pour la plate-forme système SR6-11C est disponible. Avec l’aide de ces composants, par ex. une distribution active du signal 1X64 d’une manière peu encombrante et économique en seulement 6U peut être réalisée.
Le multi-coupleur WSDU-1X8SR est utilisé dans les applications de surveillance radio et de radiogoniométrie.
