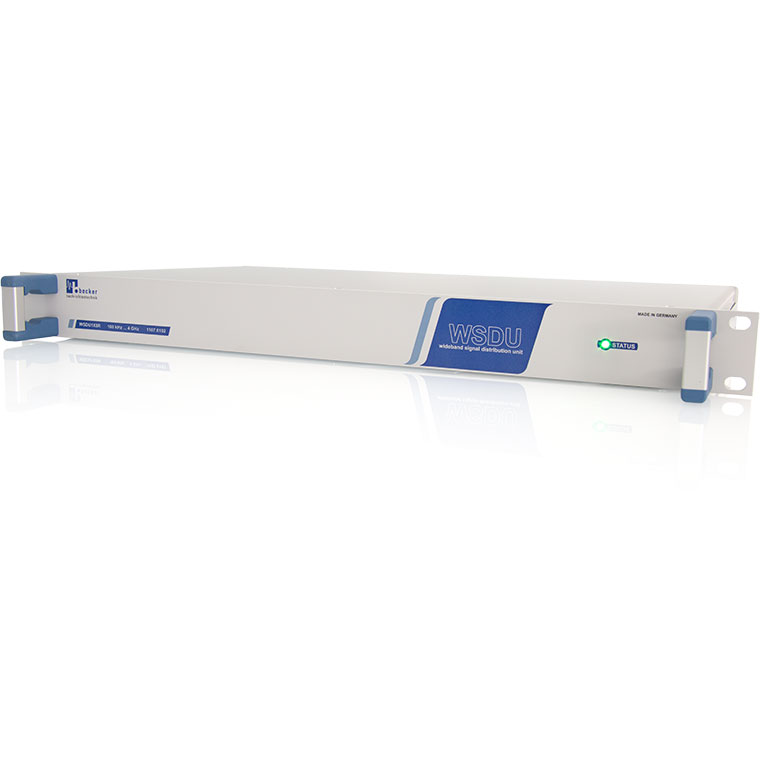

WSDU-1X8R est un multi-coupleur large bande qui distribue les signaux d’une entrée commune à 8 sorties sans perte de niveau. L’appareil compact a une dynamique élevée et couvre la plage de fréquences de 100 kHz à 4000 MHz. Ainsi, le WSDU-1X8R est spécialement adapté à la distribution de signaux de diffusion de longue portée jusqu’à la gamme UHF. WSDU-1X8R est disponible en variantes pour alimentation avec tension secteur ou tension continue et en option pour les applications V / UHF avec un filtre passe-haut intégré. Un port de surveillance intégré permet une vérification et une maintenance sans interruption dans les systèmes complexes.
Les signaux d’entrée sont amplifiés avec des amplificateurs à large bande à faible bruit et distribués sans perte de niveau à huit sorties dans la plage de 100 kHz à 4000 MHz. En raison de la bande passante élevée, le multi-coupleur convient à la distribution de toutes les normes de diffusion courantes et à leur transmission dans le multiplexage par répartition en fréquence. De cette façon, les coûts des câbles RF et leur installation dans les bâtiments peuvent être économisés.
Les appareils de la série WSDU ont une conception compacte et robuste de 19 « , 1 U et conviennent donc à l’intégration dans des racks système 19 ».
Les appareils de la série WSDU peuvent être montés en cascade. De cette façon, le nombre de sorties d’un système peut facilement être adapté aux besoins du client. Pour les distributions à grande échelle, le module enfichable 6 U WSDU-1X8 pour la plate-forme SR6-11C est disponible.
Avec l’aide de ces composants, par ex. une distribution active du signal 1X64 d’une manière peu encombrante et économique en seulement 6 HE peut être réalisée.
