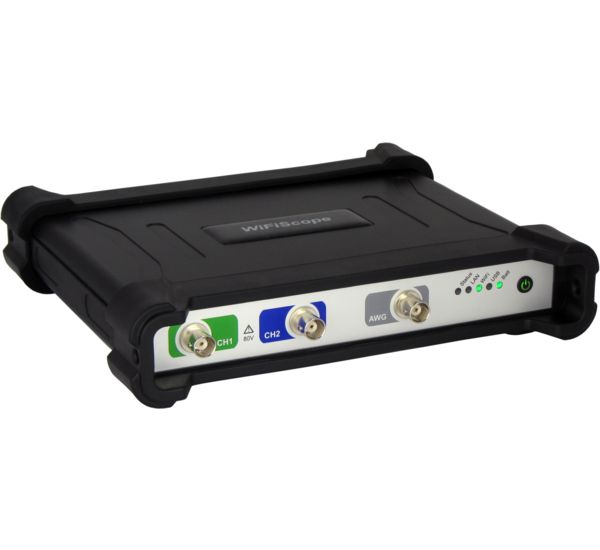

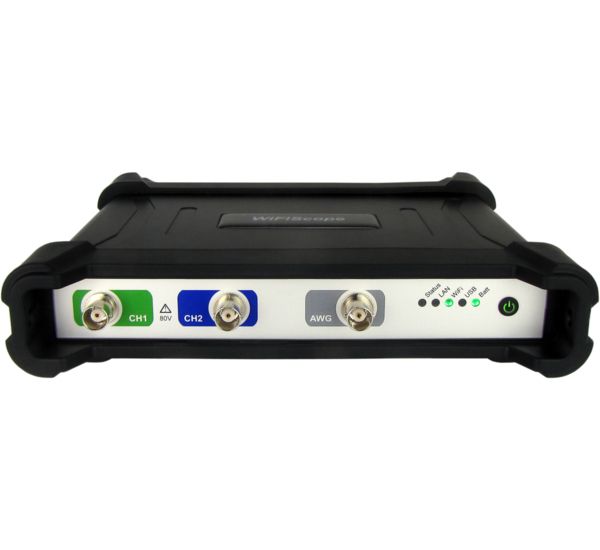

Cet instrument Wifi combine deux canaux oscilloscope / un analyseur de spectre / voltmètre / un enregistreur de données avec un générateur de signaux arbitraires.
Le WS5 est le premier oscilloscope Wifi (alimenté par USB) d’échantillonnage à 500Méch/sec, avec une résolution de 8, 12, 14 et 16 bit et une bande passante de 250 MHz.Cela permet d’analyser des signaux très rapides de petites amplitudes. Les plus petites distorsions peuvent être révélées en raison de la haute résolution et la bande passante disponible. La mémoire profonde (jusqu’à 64 Méch sur un canal), permet des enregistrements longs pour la capture des phénomènes intermittents.
Le WS5 AWG dispose d’une gamme de fréquence 20 fois plus élevée qu’un AWG DDS standard. La fréquence d’échantillonnage AWG est réglable jusqu’à 240 MHz. L’utilisation du système taille des données constante, permet la génération des signaux jusqu’à 40 MHz en mode arbitraire, alors que la norme AWG à l’aide de DDS a généralement une gamme de fréquence de 100 kHz en mode arbitraire. La possibilité de générer des signaux jusqu’à 40 MHz est unique. Le mémoire de forme d’onde de 64 Méch permet de nombreuses applications utilisateur. Aucun autre AWG dans sa catégorie ne peut égaler cela.
