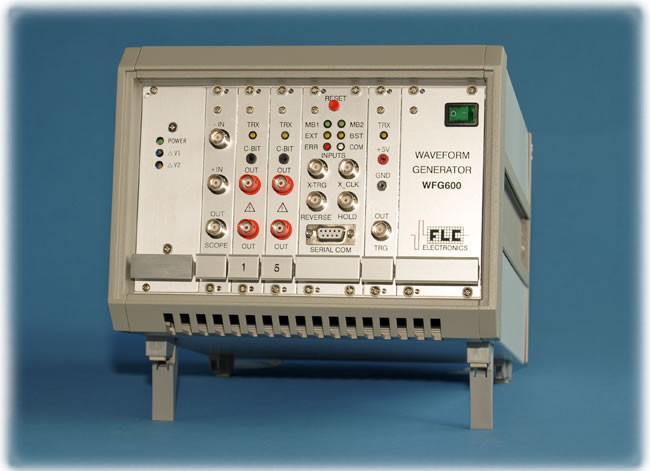

Le générateur d’impulsion haute tension multicanaux WFG600 est un instrument exceptionnel, conçu principalement pour les expériences liées aux cristaux liquides mais est aussi très approprié pour toutes les applications où des trains d’impulsions synchronisées avec une largeur variable et d’amplitude sont nécessaires.

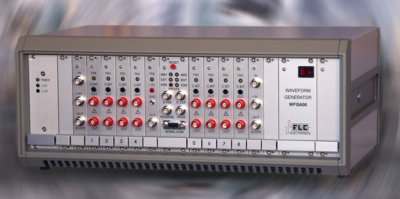

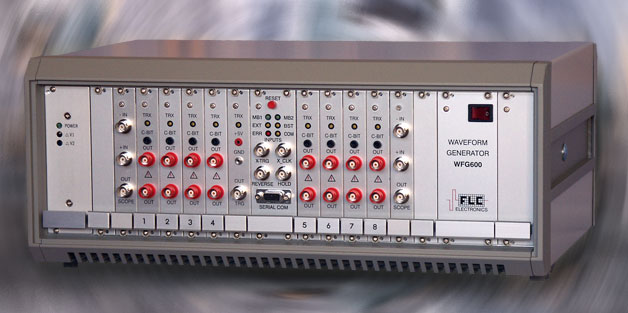

Le WFG600 peut être configuré en version 8 voies avec ± 100V de tension de sorties, ce qui correspond à l’amplificateur F10A. Il est également possible de le configurer en version 8 canaux ± 200V où chaque canal correspond à l’amplificateur A400.
Le WFG600 délivre des impulsions arbitrairement placées, lui-même pouvant être déclenché en externe. Il peut fonctionner en continu ou dans l’un et de deux modes rafale. Le module de sommation produit une superposition faible tension de deux formes d’onde choisie. En raison du concept unique de double mémoire, les formes d’ondes peuvent être modifiées pendant le fonctionnement. Chaque canal de sortie comporte en un amplificateur très rapide et de haute tension.
Le WFG600 est contrôlé par un PC sous Windows ® ou un Macintosh ® . Une interface série standard est utilisée pour la communication. Les formes d’onde sont éditées graphiquement à l’écran. Deux formes d’onde et leur superposition sont affichées simultanément, d’autres étant accessibles via des menus contextuels.
Le WFG600 est livré avec des logiciels pour les environnements Windows et Macintosh, et avec la bibliothèque de VI pour LabView ®. Le logiciel peut être librement téléchargé pour évaluation.
