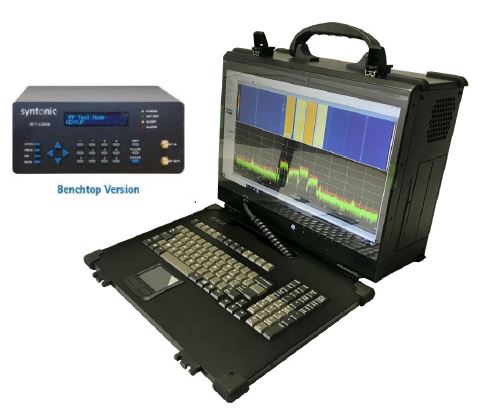

WBR-100X - Enregistreur de données RF large bande

Fonctionnalités principales

  • Bande passante en temps réel (RTBW) jusqu’à 1 GHz
  • Gammes de fréquences de 100 MHz à 40 GHz
  • Conversion A/N, 3Géch/s, 12 bits
  • Processeur: Deux processeurs Intel Xeon Gold 6128, 3,4 GHz à 6 cœurs / 12 fils, Max Turbo à 3,7 GHz, cache 193 Mo L3
  • Jusqu’à 96 Go de mémoire DDR4
  • Jusqu’à 64 To de stockage de données
  • Jusqu’à 3 heures d’enregistrement
  • Logiciel intuitif pour l’acquisition et la lecture
Demande de prix Fiche produit Poser une question

Les systèmes d’enregistrement du spectre RF à large bande RF 12 bits WBR-100X sont complets avec des récepteurs intégrés, des numériseurs, un ordinateur, un stockage et un logiciel d’enregistrement de spectres sans programmation.
Ces solutions clé en main fournissent aux clients un système d’enregistrement de signaux très puissant et flexible, tout en minimisant les risques des systèmes auto-intégrés.

Le WBR-100X prend en charge des plages de fréquences allant de 100 MHz à 40 GHz, ce qui permet de tester les systèmes modernes sans exclure les tests tels que les interceptions de troisième ordre. Les récepteurs large bande WBR-100X offrent jusqu’à 6 largeurs de bande en temps réel, sélectionnables par logiciel, de 50 MHz à 1 GHz, permettant un enregistrement de signal en temps réel à spectre sans précédent.

Le WBR-100X peut prendre en charge un seul récepteur lorsqu’il est utilisé à 1 GHz de bande.

Le logiciel d’enregistrement de spectre SpectraScopeRT ne nécessite aucune programmation et permet de contrôler les enregistrements de fréquence centrale, de largeur de bande et de signal du récepteur. SpectraScopeRT propose des spectres de puissance FFT en temps réel (avec maintien des crêtes et persistance), des spectrogrammes, des histogrammes et des affichages dans le domaine temporel pendant l’enregistrement et lors de la lecture.
SpectraScopeRT prend également en charge le double récepteur, le double fonctionnement en bande passante pour l’affichage en temps réel et l’enregistrement sans interruption. Cela permet à deux convertisseurs abaisseur alimentant un seul numériseur d’afficher et d’enregistrer des largeurs de bande parallèles côte à côte, doublant ainsi la largeur de bande disponible.

WBR-40G-1G - Entrées RF 100 MHz - 18 GHz CH1 et 18 GHz - CH2 40, BW sélectionnables: 1 GHz à 520 MHz IF / 500 MHz à 270 MHz IF / 200 MHz à 120 MHz IF / 100 MHz à 70 MHz IF / 50 MHz à 50 MHz IF

Enregistreur
Option-disk64T - Augmentation de la capacité disque à 64To

Enregistreur
WBR-100X Enregistreur de données RF large bande
WBR-40G-1G Entrées RF 100 MHz - 18 GHz CH1 et 18 GHz - CH2 40, BW sélectionnables: 1 GHz à 520 MHz IF / 500 MHz à 270 MHz IF / 200 MHz à 120 MHz IF / 100 MHz à 70 MHz IF / 50 MHz à 50 MHz IF
Option-disk64T Augmentation de la capacité disque à 64To
