USBPBP-S1 - Filtre passe-bande à amplificateur d'instrumentation entièrement programmable à une voie

Fonctionnalités principales

  • Entrée différentielle ou asymétrique
  • Entrée et sortie de signal ± 10Vmax avec protection d’entrée jusqu’à ± 40V
  • Amplificateur d’instrumentation programmable par logiciel pas de 1 à 1000
  • Compatible avec tous les convertisseurs A/N 12, 16 ou 24 bits
  • Logiciel de configuration de menu compatible Windows et SDK inclus
  • Filtre passe-bas disponible Bessel 8 pôles à jusqu’à 66 kHz
  • Filtre passe-bas disponible Butterworth 8 pôles jusqu’à 100 kHz
  • Filtre passe-bas disponible Cauer/Elliptic 8 pôles jusqu’à 50 kHz
  • Filtre passe-bas disponible Cauer/Elliptic 8 pôles jusqu’à 100 kHz
  • Filtre passe-bas disponible phase linéaire 8 pôles jusqu’à 100 kHz
  • Filtre passe-bas disponible phase linéaire 8 pôles jusqu’à 200 kHz
  • Le logiciel sélectionne tout passe haut de 10 Hz à 1275 Hz (N) ou 1100 Hz à 41,5 kHz (E)
  • Filtre passe-haut disponible 4 pôles Butterworth
  • Filtre passe-haut disponible Bessel 4 pôles
  • Atténuation de la bande de rejection du filtre jusqu’à -90 dB
  • Le passe-bas Fc peut être contrôlé avec une horloge externe
  • Synchronisation passe-bas par contrôle logiciel au taux d’échantillonnage de l’A/D pour éliminer les erreurs d’échantillonnage
  • Communication compatible USB 2.0 pour la configuration et le contrôle
  • Configuration non volatile conservant tous les paramètres lors des cycles d’alimentation
  • N’a pas besoin d’être attaché à un PC pour fonctionner
  • La source d’alimentation CC permet un fonctionnement pratique sur batterie de 9 à 12 V
  • Comprend un adaptateur secteur universel AC/DC

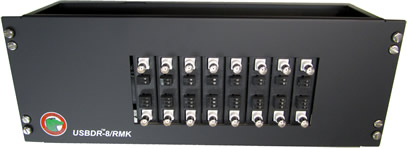

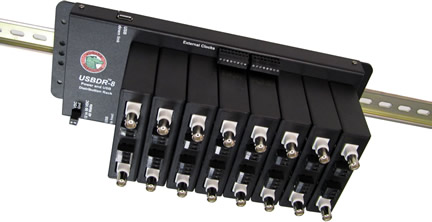

  • Utiliser plusieurs unités USBPBP-S1 pour des applications multicanaux
Demande de prix Fiche produit Poser une question

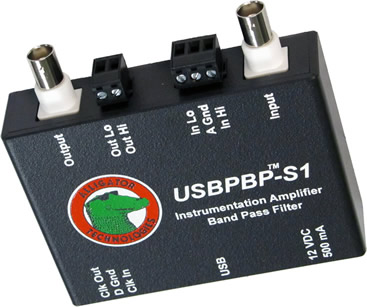

Le module USB USBPBP-S1 autonome fournit une voie filtrage passe-haut ou passe-bas et un amplificateur d’instrumentation de haute qualité pour le conditionnement du signal et est compatible avec tous les convertisseurs A/D les plus courants. L’USBPBP-S1 est alimenté en courant continu de 9 à 12 V afin de pouvoir être connecté à une source de tension type batterie ou à un adaptateur 115-220 V.

Lorsqu’il est programmé à partir du port USB, l’USBPBP-S1 mémorise toutes les paramètres programmés entre les cycles d’alimentation. Programmez une fois et utilisez-le comme conditionneur de signal autonome sans avoir à reprogrammer pour chaque utilisation. Ceci est parfait pour les applications clé en main. Il est facile de connecter l’USBPBP-S1 au système de collecte de données. Les signaux d’entrée et de sortie peuvent être acheminés via une connexion BNC ou en utilisant des borniers à vis détachables.

USBPBP-S1/L(B)H(xy) - Passe Haut Bessel bande large 1100Hz à 41,5KHz à 4 pôles

Filtre et Amplificateur
USBPBP-S1/L(L)H(xy) - Passe Haut Bessel bande étroite 10Hz à 1275Hz à 4 pôles

Filtre et Amplificateur
USBPBP-S1/L(CE)H(xy) - Passe Haut Butterworth bande large 1100Hz à 41,5KHz à 4 pôles

Filtre et Amplificateur
USBPBP-S1/L(HC)H(xy) - Passe Haut Butterworth bande étroite 10Hz à 1275Hz à 4 pôles

Filtre et Amplificateur
USBPBP-S1/L(LP)H(xy) - Passe Bas phase linéaire 200kHz à 8 pôles

Filtre et Amplificateur
USBPBP-S1/L(HLP)H(xy) - Passe Bas phase linéaire 100kHz à 8 pôles

Filtre et Amplificateur
USBPBP-S1/L(x)H(BN) - Passe Bas Cauer Elliptic 100kHz à 8 pôles

Filtre et Amplificateur
USBPBP-S1/L(x)H(BE) - Passe Bas Cauer Elliptic 50kHz à 8 pôles

Filtre et Amplificateur
USBPBP-S1/L(x)H(LN) - Passe Bas Bessel 66kHz à 8 pôles

Filtre et Amplificateur
USBPBP-S1/L(x)H(LE) - Passe Bas Butterworth 100kHz à 8 pôles

Filtre et Amplificateur
USBPBP-S1 Filtre passe-bande à amplificateur d'instrumentation entièrement programmable à une voie
USBPBP-S1/L(B)H(xy) Passe Haut Bessel bande large 1100Hz à 41,5KHz à 4 pôles
USBPBP-S1/L(L)H(xy) Passe Haut Bessel bande étroite 10Hz à 1275Hz à 4 pôles
USBPBP-S1/L(CE)H(xy) Passe Haut Butterworth bande large 1100Hz à 41,5KHz à 4 pôles
USBPBP-S1/L(HC)H(xy) Passe Haut Butterworth bande étroite 10Hz à 1275Hz à 4 pôles
USBPBP-S1/L(LP)H(xy) Passe Bas phase linéaire 200kHz à 8 pôles
USBPBP-S1/L(HLP)H(xy) Passe Bas phase linéaire 100kHz à 8 pôles
USBPBP-S1/L(x)H(BN) Passe Bas Cauer Elliptic 100kHz à 8 pôles
USBPBP-S1/L(x)H(BE) Passe Bas Cauer Elliptic 50kHz à 8 pôles
USBPBP-S1/L(x)H(LN) Passe Bas Bessel 66kHz à 8 pôles
USBPBP-S1/L(x)H(LE) Passe Bas Butterworth 100kHz à 8 pôles
