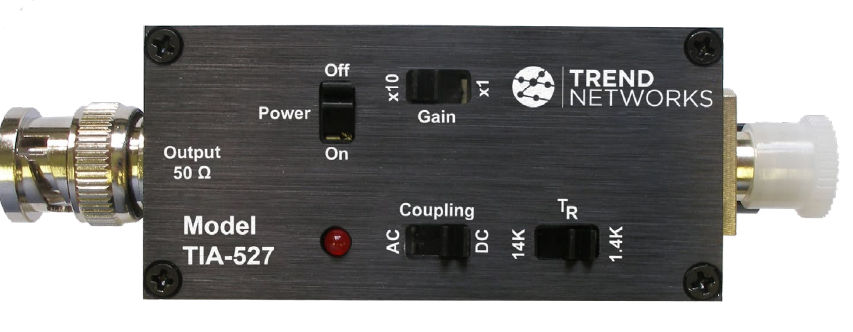

Le convertisseur optique-électrique équilibré TIA-527 est une combinaison détecteur/amplificateur alimentée par batterie pratique qui se monte directement sur l’entrée d’un oscilloscope, d’un numériseur ou d’un autre appareil de lecture. Avec une largeur de bande de DC à 125 MHz, il fournit avec précision une réplique électrique de la différence de deux signaux optiques présentés à ses deux détecteurs InGaAs appariés. Il est entièrement capable de piloter un câble de 50 ohms terminé par sa charge caractéristique.
Le TIA-527 dispose de transimpédances sélectionnables de 1,4 KΩ et 14 KΩ ainsi que d’un post-amplificateur avec des gains sélectionnables de 1 ou 10. Ainsi, la réactivité globale varie d’environ 1 000 V/W à 100 000 V/W au sommet de la courbe de réponse du détecteur. Le couplage entre étages peut être commuté de CC à CA pour éviter la saturation du deuxième étage dans les cas où le signal d’intérêt est combiné à une composante optique CC relativement importante. Le TIA-527 possède des transimpédances sélectionnables de 1,4 KΩ et 14 KΩ ainsi qu’un post-amplificateur avec des gains sélectionnables de 1 ou 10. Ainsi, la sensibilité globale varie d’environ 1 000 V/W à 100 000 V/W au sommet de la courbe de réponse du détecteur. Le couplage entre étages peut être commuté de CC à CA pour éviter la saturation du deuxième étage dans les cas où le signal d’intérêt est combiné à une composante optique CC relativement importante.
Chaque unité est alimentée par une pile au lithium 9 V autonome ou par une alimentation murale universelle. Le fonctionnement sur batterie élimine les boucles de masse et les effets indésirables du rayonnement conduit qui peuvent être présents sur les lignes électriques locales.
Calibrage – Il s’agit d’un appareil de mesure qualitatif. Aucun calibrage n’est requis ou nécessaire.
