SG22000L - Générateur de signaux micro-ondes ultra-compact à faible bruit de 60 MHz à 22 GHz.

Fonctionnalités principales

  • Plage de fréquences : 60 MHz à 22 GHz (24 GHz à performances réduites)
  • Puissance de sortie calibrée (bande passante complète) : -5 à +13 dBm (résolution de 0,1 dB)
  • Puissance non calibrée typique (0-10 GHz) : -10 à +15 dBm
  • Puissance non calibrée typique (10-18 GHz) : -7 à +15 dBm
  • Puissance non calibrée typique (18-22 GHz) : -5 à +13 dBm
  • Niveaux harmoniques typiques : < -25 dBc
  • Niveaux harmoniques les plus défavorables : -10 dBc
  • Bruit de phase : 6 GHz à 10 kHz, décalage : -97 dBc/Hz
  • Bruit de phase : 12 GHz à 10 kHz, décalage : -93 dBc/Hz
  • Bruit de phase : 18 GHz à 10 kHz, décalage : -90 dBc/Hz
  • Pas de fréquence minimal : 10 Hz
  • Dimensions : 2,75″ x 1,25″ x 4,15″
  • Tension d’entrée : 5 V à 1,20 A (USB-C)
  • Référence interne : Oscillateur à quartz thermodynamique à 10 MHz ± 280 ppb
Demande de prix Fiche produit Poser une question

Le générateur de signaux microondes SG22000L, incroyablement compact, offre la couverture de fréquences la plus large du marché pour sa taille et son prix. Sa bande de sortie unique couvre la totalité de la plage de 60 à 22 000 MHz et plus.

La puissance de sortie est calibrée entre -5 et +13 dBm avec une résolution inférieure à 0,1 dB.

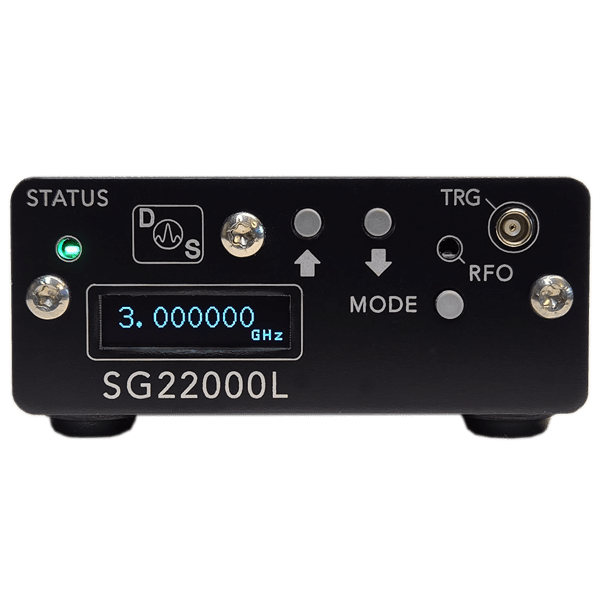

L’écran OLED offre un retour d’information utile à l’utilisateur, et les boutons de commande en façade offrent une alternative rapide au contrôle USB ou Ethernet. La forme d’onde de sortie est entièrement synthétisée grâce à la synthèse fractionnaire N moderne.

Cette source de signal synthétisée peut détecter et accepter automatiquement une référence externe de 10 MHz OU utiliser sa propre référence interne TCXO de ±280 PPB de 10 MHz. Comme la plupart de nos produits, le SG22000L tient facilement dans la paume de la main, ce qui en fait un appareil véritablement portable et peu encombrant. L’Ethernet est désormais intégré en standard.

SG22000L Générateur de signaux micro-ondes ultra-compact à faible bruit de 60 MHz à 22 GHz.
