SCMPB07 - Panneau arrière à 8 canaux avec espaceurs pour le montage, haute densité

Fonctionnalités principales

  • 8 emplacements pour conditionneurs de signal 5B, haute densité
  • Montage sur rail DIN
Demande de prix Fiche produit Poser une question

Le panneau arrière haute densité à 8 canaux SCMPB07 peut accepter n’importe quel module analogique SCM5B dans n’importe quel mélange. Sa largeur totale est de 5,5 pouces (139,7 mm) contre 10 pouces (254 mm) pour les panneaux arrière à 8 canaux SCMPB05 et SCMPB06.

Des chemins de signaux analogiques séparés sont fournis pour chaque canal. Chaque canal fournit quatre bornes à vis haute densité pour les connexions sur le terrain et deux bornes à vis haute densité pour la connexion du système hôte. Il fournit également un cavalier sur chaque canal pour connecter ou isoler en option les E/S de chaque module communes à l’E/S commun et/ou au commun d’alimentation d’un autre canal.



e hôte.

SCMPB07-1 - Panneau arrière à 8 canaux sans circuits de compensation de soudure froide. A utiliser lorsque des économies de coûts sont souhaitées et que les modules d'entrée de thermocouple SCM5B37 et SCMPB47 ne seront pas utilisés. SCMPB07-1 - Panneau arrière à 8 canaux sans circuits de compensation de soudure froide. A utiliser lorsque des économies de coûts sont souhaitées et que les modules d'entrée de thermocouple SCM5B37 et SCMPB47 ne seront pas utilisés.

Panneau arrière
SCMPB07-2 - Panneau arrière à 8 canaux avec matériel de montage sur rail DIN. Expédié entièrement assemblé SCMPB07-2 - Panneau arrière à 8 canaux avec matériel de montage sur rail DIN. Expédié entièrement assemblé

Panneau arrière
SCMPB07-3 - Panneau arrière à 8 canaux sans circuits de compensation de soudure froide et avec matériel de montage sur rail DIN. Expédié entièrement assemblé SCMPB07-3 - Panneau arrière à 8 canaux sans circuits de compensation de soudure froide et avec matériel de montage sur rail DIN. Expédié entièrement assemblé

Panneau arrière

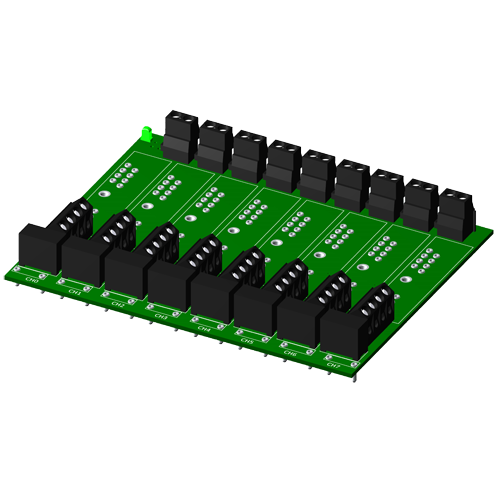

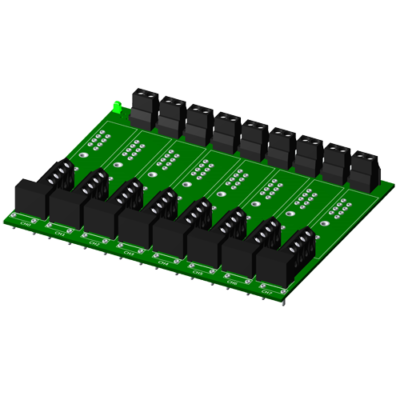

SCMPB07 Panneau arrière à 8 canaux avec espaceurs pour le montage, haute densité

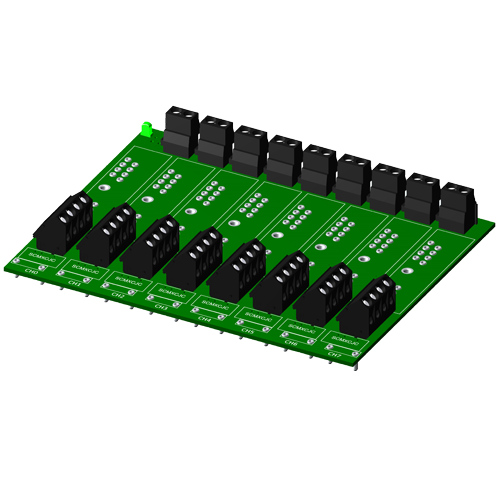

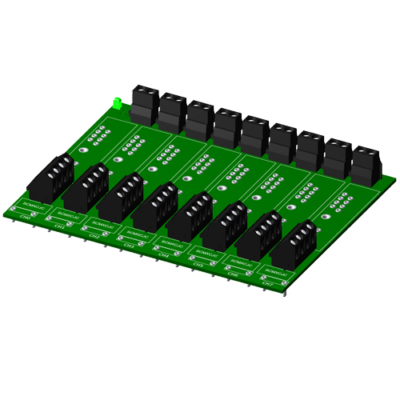

SCMPB07-1 Panneau arrière à 8 canaux sans circuits de compensation de soudure froide. A utiliser lorsque des économies de coûts sont souhaitées et que les modules d'entrée de thermocouple SCM5B37 et SCMPB47 ne seront pas utilisés.

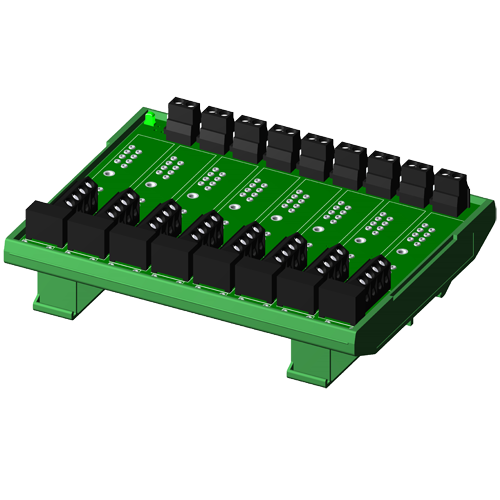

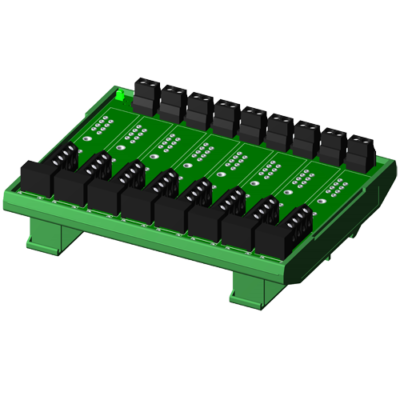

SCMPB07-2 Panneau arrière à 8 canaux avec matériel de montage sur rail DIN. Expédié entièrement assemblé

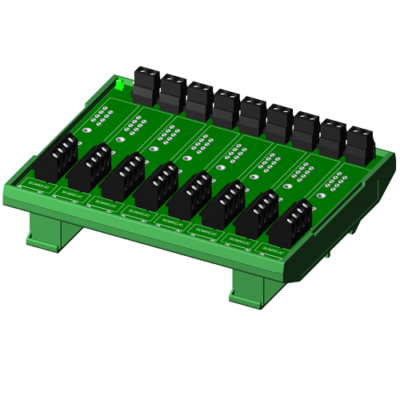

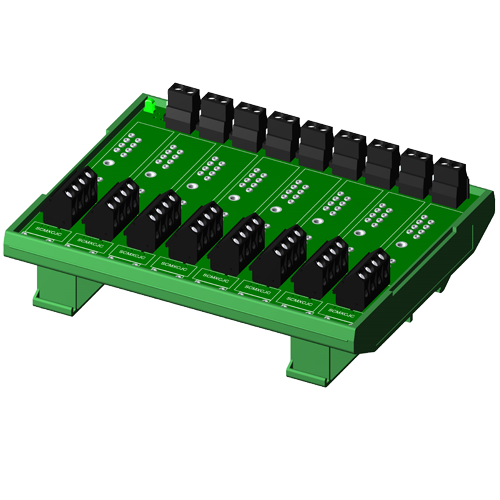

SCMPB07-3 Panneau arrière à 8 canaux sans circuits de compensation de soudure froide et avec matériel de montage sur rail DIN. Expédié entièrement assemblé
