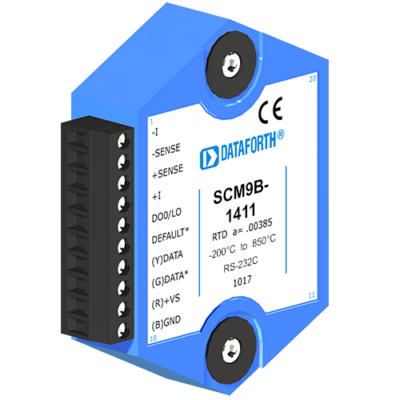

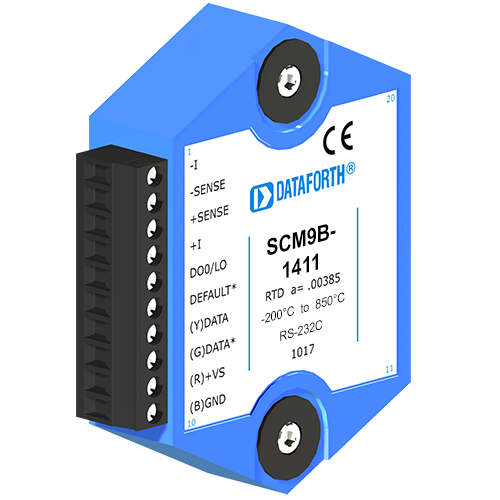

Les modules capteurs-contrôleur SCM9B-1000/2000 constituent une famille de solutions complètes conçues pour les systèmes d’acquisition de données basés sur des ordinateurs personnels et d’autres équipements à base de processeur dotés de ports E/S série standard. Les modules convertissent les signaux d’entrée analogiques en unités d’ingénierie et les transmettent en format ASCII à n’importe quel hôte avec des ports RS-485 ou RS-232C standard. Ces modules peuvent mesurer la température, la pression, la tension, le courant et divers types de signaux numériques. Les modules fournissent une connexion directe à une grande variété de capteurs et effectuent tout le conditionnement du signal, la mise à l’échelle, la linéarisation et la conversion en unités d’ingénierie. Chaque module fournit également des lignes E/S numériques pour commander des dispositifs à travers des relais électroniques ou des signaux TTL. Ces lignes E/S numériques ainsi que la capacité de réglage de limite intégrée fournissent des sorties d’alarme et de contrôle.
Les modules ne contiennent aucun réglage. Des caractéristiques telles que l’adresse, le débit de données, la parité, les alarmes, l’écho, etc. peuvent être sélectionnées en utilisant des commandes simples sur le port de communication, sans nécessiter l’accès au module. Les paramètres sont stockés dans une mémoire EEPROM non volatile qui conserve les données même après la coupure de courant.
La série 2000 est une version améliorée de la série 1000. La série 2000 permet à l’utilisateur de mettre à l’échelle les données de sortie dans toutes les unités d’ingénierie souhaitées. Le 2000 fournit également la possibilité de programmer des fonctions de transfert non linéaires. Cette caractéristique peut être utilisée pour linéariser des capteurs non standard ou pour fournir des sorties dans des unités d’ingénierie qui sont des fonctions non linéaires de l’entrée.
Fonctions programmables (série 2000)
- Fournit des fonctionnalités spécifiques introuvables dans la série 1000
- Sortie ASCII mise à l’échelle des unités d’ingénierie souhaitées
- Fonction de transfert non linéaire programmable par l’utilisateur
- Approximation par segment linéaire: jusqu’à 24 segments
