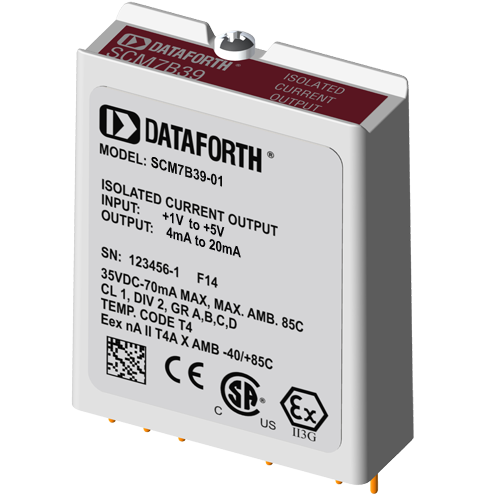

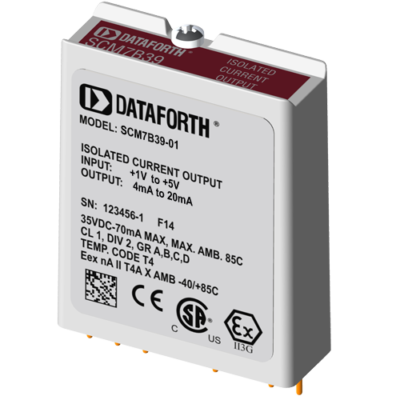

Les modules courant de SCM7B39 acceptent les signaux de haut niveau provenant du système de contrôle de processus et fournissent un courant de 0 à 20 mA ou de 4 à 20 mA à l’utilisateur.
Le module SCM7B39 intègre une approche de filtrage à cinq pôles pour maximiser la réponse en temps et en fréquence en tirant parti des caractéristiques de Bessel et de Butterworth. Un pôle du filtre est sur le côté utilisateur de la barrière d’isolation; quatre sont du côté du système de contrôle de processus.
Après le filtrage initial côté utilisateur, le signal d’entrée est découpé par un circuit hacheur propriétaire et transféré au travers de la barrière d’isolement du transformateur, supprimant la transmission des pics et des surtensions du mode commun. Le signal est ensuite reconstruit et filtré pour la sortie du système de contrôle de processus.
Les modules acceptent une plage d’alimentation étendue de 14-35VDC (+ 24VDC nominal). Leurs boîtiers compacts (2,13 « x 1,705 » x 0,605 « max.) économisent de l’espace et sont idéaux pour les applications à forte densité de canaux. Ils sont conçus pour un montage facile sur rail DIN avec n’importe quel panneau arrière » -DIN « de Dataforth.
