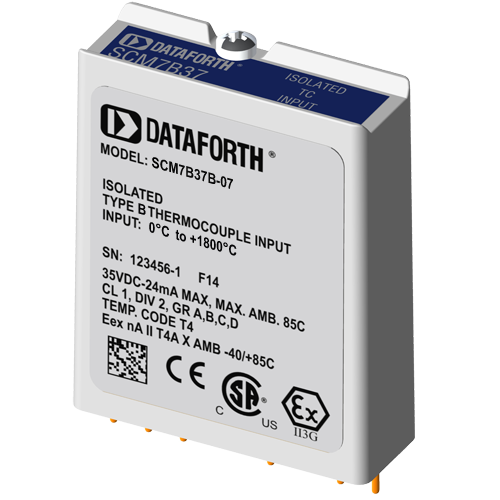

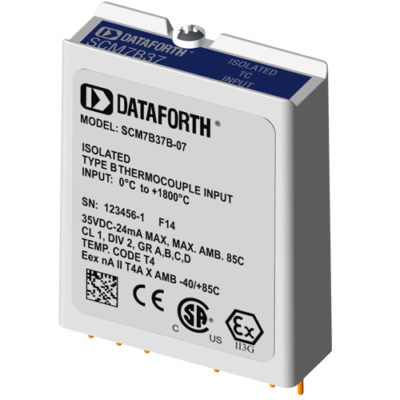

Les modules non linéarisés SCM7B37 fournit un seul canal d’entrée provenant des thermocouples de type J, K, T, E, R, S ou B. Le signal est filtré, isolé, amplifié et converti en une tension analogique de haut niveau pour la sortie vers le système de contrôle de processus.
La compensation soudure froide (CJC) est réalisée à l’aide d’une thermistance NTC (voir « Numéros de référence SCM7B supplémentaires » pour P/N et AN701 pour plus d’informations) montée à l’extérieur sous le bornier du panneau arrière. La détection de thermocouple ouverte est niveau haut en utilisant une source de courant 30nA dans le circuit d’entrée.
Le module SCM7B37 intègre une approche de filtrage à cinq pôles pour maximiser la réponse en temps et en fréquence en tirant parti des caractéristiques de Bessel et de Butterworth. Un pôle du filtre est sur le côté utilisateur de la barrière d’isolation; quatre sont du côté du système de contrôle de processus.
Après le filtrage initial côté utilisateur, le signal d’entrée est découpé par un circuit hacheur propriétaire et transféré au travers de la barrière d’isolement du transformateur, supprimant la transmission des pics et des surtensions du mode commun. Le signal est ensuite reconstruit et filtré pour la sortie du système de contrôle de processus.
Les modules acceptent une plage d’alimentation étendue de 14-35VDC (+ 24VDC nominal). Leurs boîtiers compacts (2,13 « x 1,705 » x 0,605 « max.) économisent de l’espace et sont idéaux pour les applications à forte densité de canaux. Ils sont conçus pour un montage facile sur rail DIN avec n’importe quel panneau arrière » -DIN « de Dataforth.
