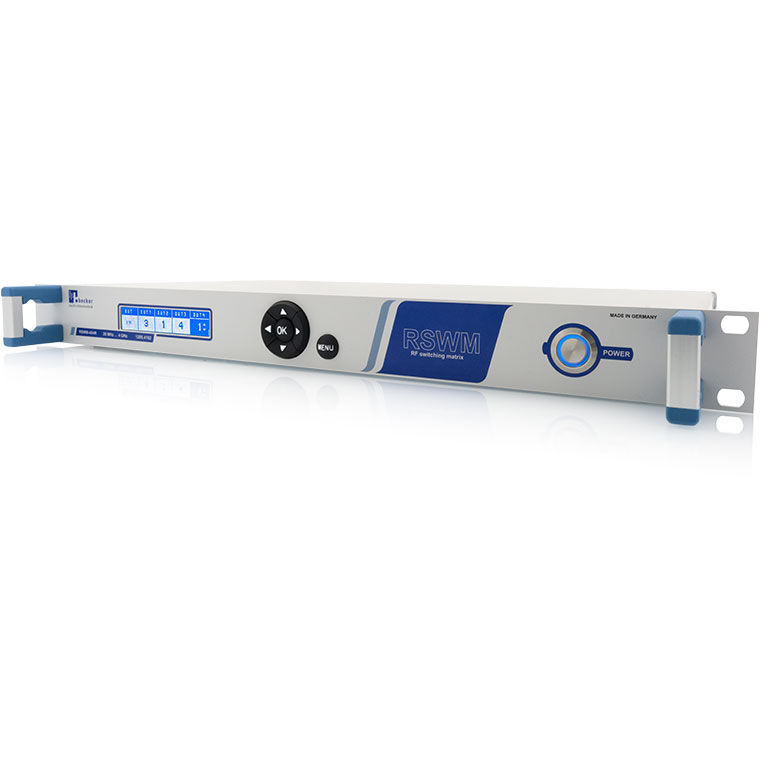

RSWM-4X4R est une matrice non bloquante à large bande passante offrant 4 entrées et 4 sorties en technologie 50 ohms. La conception du RSWM-4X4R est basée sur des semi-conducteurs modernes. Les commutateurs RF sont à semi-conducteurs et fonctionnent sans usure. RSWM-4X4R dispose d’un mode d’économie d’énergie. Les étages amplificateurs non utilisés sont mis hors tension lorsqu’ils ne sont pas utilisés. Le contrôle s’effectue via MMI sur le panneau avant ou via des interfaces distantes LAN ou USB avec des commandes basées sur SCPI. Une interface utilisateur graphique (GUI) supplémentaire offre une manipulation intuitive.
Le faible bruit associé aux propriétés de linéarité élevées de l’appareil permet une utilisation dans des applications professionnelles. La matrice offre le meilleur découplage des canaux.
RSWM-4X4R propose deux modes de commutation:
• Exécution directe des commandes de commutation.
• Commutation synchrone temporelle à l’aide de commandes SYNC ou d’un signal de déclenchement externe.
La commutation synchronisée dans le temps peut être effectuée soit par logiciel avec une commande SYNC, soit par alternative avec une impulsion de déclenchement externe.
Comme de nombreux autres produits de Becker Nachrichtentechnik GmbH, les appareils de la série RSWM offrent un port Déclenchement E/S. Cette interface fournit une impulsion de déclenchement précise qui est conforme à l’exécution physique de la commande de commutation appliquée. D’un autre côté, des impulsions externes peuvent être appliquées à ce port afin de déclencher l’exécution de commandes de commutation en file d’attente. En utilisant ce port, il est possible de relier plusieurs appareils à un composé de commutation synchrone.
Le RSWM-4X4R est disponible en deux variantes:
20 MHz à 4000 MHz pour les applications V/UHF
Pour les applications dans la gamme de fréquences V/UHF, la matrice est disponible dans une variante de fréquence de 20 MHz à 4000 MHz. Cette variante a des filtres passe-haut dans chaque entrée pour supprimer les signaux indésirables provenant par ex. stations de radio locales dans la gamme LW, MW et ondes courtes.
100 kHz à 4000 MHz pour les applications de diffusion
Dans des applications telles que le test de composants d’info-divertissement, la variante 100 kHz à 4000 MHz offre la transmission complète des signaux de la gamme VLF jusqu’à la gamme de fréquence UHF. Tous les signaux de diffusion typiques comme (AM, FM, DAB3, DVB-T, SDARS et GNSS) peuvent être transmis par la matrice.
