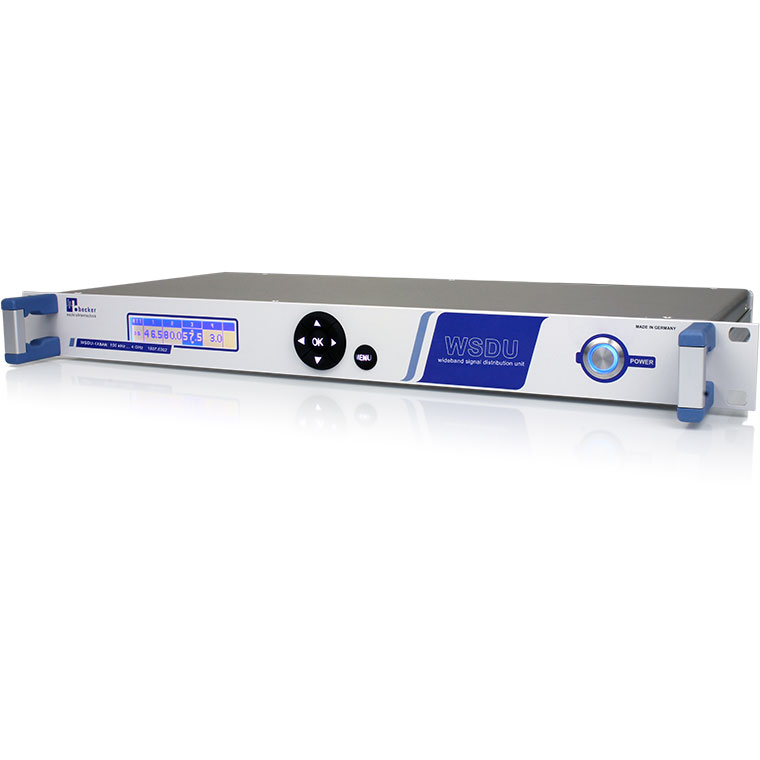

WSDU-1X8AR est un multi-coupleur actif à large bande avec des niveaux de sortie réglables. Le gain est réglable dans la plage +9 dB jusqu’à -86 dB pour chaque sortie.
La gamme de fréquences de 100 kHz à 4000 MHz permet la distribution de signaux de diffusion et de signaux GNSS dans un multiplexage par répartition en fréquence. Avec l’aide du dispositif WSDU-1X8AR, les signaux peuvent être distribués sur plusieurs endroits. Un niveau de signal individuel ou un scénario de niveau pour les tests RF est disponible à chaque endroit. La transmission de signaux en multiplexage par répartition en fréquence permet d’économiser sur les câbles RF et leur installation. Le fractionnement en différentes plages de diffusion pour la connexion aux appareils sous test (DUT) peut être effectué avec le démultiplexeur de fréquence FDMX et FDMX-PT
Les appareils de la série WSDU ont une conception compacte et robuste de 19 « , 1 U et conviennent donc à l’intégration dans des racks système 19 ».
Des appareils WSDU-1X8R en cascade avec un gain constant en combinaison avec des appareils WSDU-1X8AR, des distributions de signaux avec un plus grand nombre de sorties peuvent être réalisées.
Pour les distributions à grande échelle, les modules à insertion WSDU-1X8 à gain constant et WSDU-1X8A à gain variable pour la plate-forme SR6-11C sont disponibles. La télécommande se fait avec le contrôleur SR6-CU via LAN et interface USB avec des chaînes ASCII.
Avec l’aide de ces composants, par exemple une distribution active du signal 1X64 avec des niveaux réglables pour chaque sortie peut être réalisée de manière peu encombrante et économique en seulement 6 U de hauteur.
Le multi-coupleur WSDU-1X8AR est utilisé pour les tests et la validation des composants d’info-divertissement dans le développement de produits, la production et l’assurance qualité
