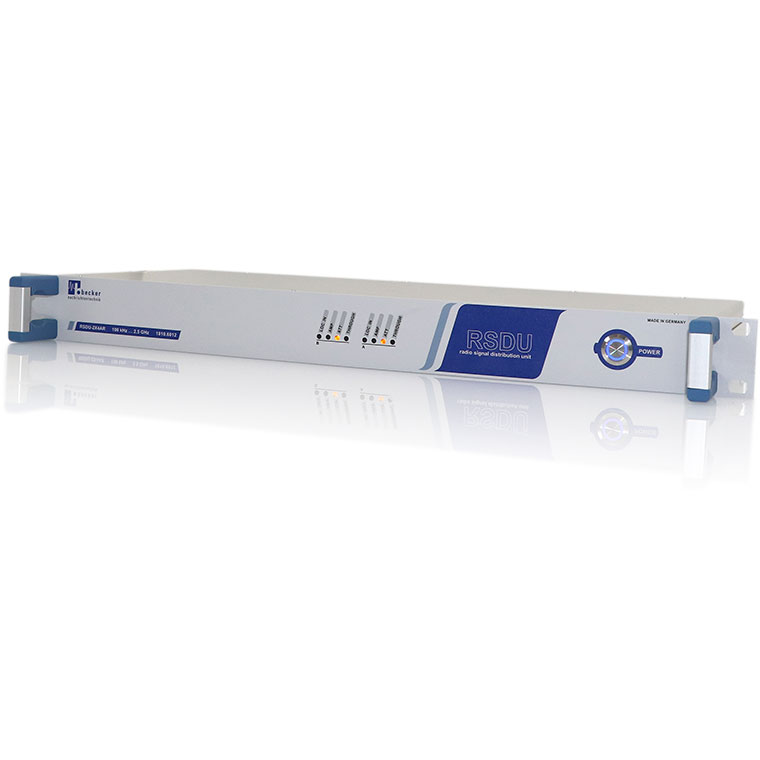

Le RSDU-2X4AR est un équipement pour tester les dispositifs d’info divertissement de diffusion pour l’industrie automobile. Il représente un niveau extraordinaire d’intégration et de compacité. RSDU-2X4AR prend en charge le conditionnement et la distribution complets du signal RF dans les applications de fin de ligne, même pour les tests en parallèle de plusieurs appareils avec de nombreux ports d’antenne. Les générateurs de signaux doivent simplement être ajoutés à l’application, aucun autre séparateur, T de polarisation ou équipement de mesure CC n’est nécessaire. Il couvre une vaste plage dynamique permettant à la fois des tests de sensibilité et de surcharge. Le RSDU-2X4AR offre une interface Web graphique pour le contrôle, pour un fonctionnement local ou télécommandé.
L’appareil convient à la plage de fréquences de 100 kHz à 2500 MHz. Il a deux sections identiques chacune avec 4 sorties réglables en niveau.
Chaque sortie a un mode de courant réglable pour tester les alimentations en tension fantôme. Les deux sections ont 3 entrées RF LOW, HI et LOC. L’entrée large bande LOC couvre la gamme de fréquences complète de 100 kHz à 2500 MHz. Les deux sections peuvent être montées en cascade via un câble coaxial à l’arrière de l’instrument. Ainsi, jusqu’à 8 interfaces RF DUT (Unité sous test) peuvent être alimentées avec des signaux provenant d’une source commune avec un RSDU-2X4AR. La mise en cascade de plusieurs appareils RSDU-2X4AR est également possible pour adresser un nombre encore plus élevé de ports d’antenne à partir de la même source. Les LED sur la face avant indiquent l’état de fonctionnement de l’instrument.
Via les étages de commutation dans chaque chemin de signal, les signaux peuvent être amplifiés, atténués ou commutés sans influence sur le niveau du signal. Un atténuateur programmable dans le chemin commun permet le réglage du niveau. Avec des atténuateurs supplémentaires dans les trajets de sortie, des réglages individuels du niveau sont possibles. L’ensemble de la plage de réglage sur tous les niveaux du niveau de signal est d’environ 87 dB, réglable par pas de 0,25 dB.
Pour le test des alimentations fantômes, le RSDU-2X4AR dispose de 8 courant programmables. Chaque courant peut être réglé dans la plage de 0 à 400 mA par pas de 0,5 mA. Les dissipateurs de courant intégrés ne nécessitent pas de câbles externes aux charges CC. Cela évite les couplages indésirables des stations de diffusion locales aux câbles de test et donc aux signaux de test RF.
Via la tension interne et les ampèremètres, la valeur de tension et de courant fantôme peut être surveillée sans l’effort de multimètres externes.
Dans les séquences de test automatiques, tous les paramètres des deux sections peuvent être contrôlés à distance via des chaînes ASCII. De plus, le RSDU-2X4AR offre une interface Web graphique pour la configuration, la surveillance et le débogage local ou à distance.
