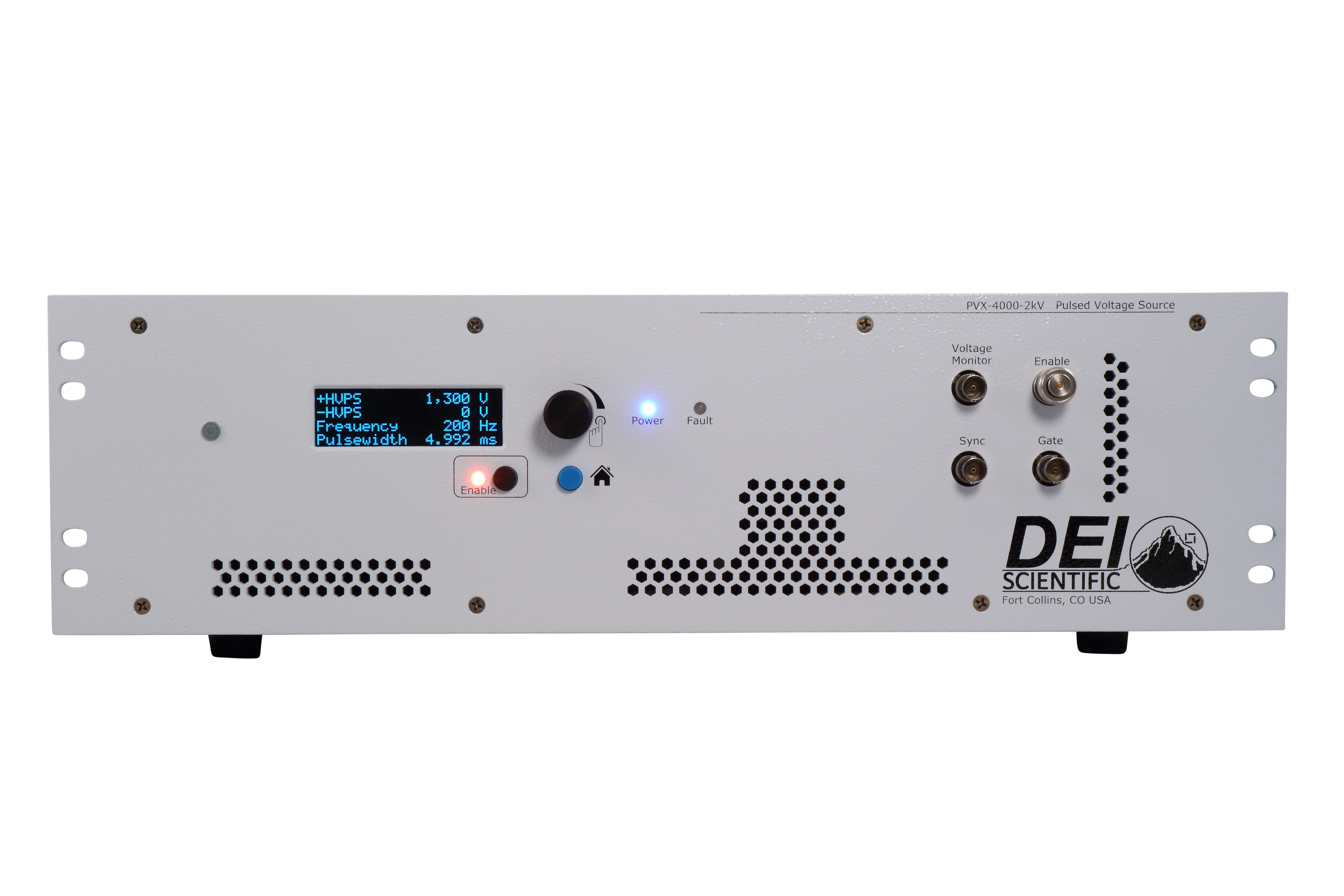

Le PVX-4000-2kV est un générateur d’impulsions bipolaire haute tension refroidi par air. Optimisé pour piloter des charges capacitives à haute impédance jusqu’à ± 2000 V, le PVX-4000-2kV est bien adapté pour piloter des grilles d’extraction et des plaques de déviation pour la modulation électrostatique des faisceaux de particules dans les spectromètres de masse à temps de vol et les accélérateurs.
La tension de sortie peut être réglée de 0 V à ± 2 000 V. Les cycles de service de 2 % à 98 % et les taux de répétition de 40 Hz à 30 000 Hz sont pris en charge par la source de déclenchement interne.
Des largeurs d’impulsion de 500 ns à CC et des taux de répétition de mono-coup à 100 kHz sont pris en charge lorsqu’une source de déclenchement externe est utilisée. Avec une source de déclenchement intégrée et les alimentations CC haute tension positive et négative internes, le PVX-4000-2kV peut être utilisé comme système de test autonome.
La programmation s’effectue via les commandes du panneau avant ainsi que les interfaces informatiques RS-232 et USB.
Interfaces informatiques
Pour les applications automatisées, le contrôle complet de l’instrument est fourni via les interfaces informatiques RS-232 et USB. Jusqu’à cinq configurations système peuvent être stockées dans la mémoire interne non volatile, permettant un rappel instantané des configurations fréquemment utilisées.
Signaux de contrôle
Les connecteurs BNC du panneau avant, idéalement situés, permettent au PVX-4000-2kV d’être déclenché de manière externe.
Le système dispose d’une sortie Sync pour l’interconnexion avec d’autres équipements. L’impulsion de la sortie Sync est synchronisée sur le front montant de l’impulsion de tension de sortie.
La forme d’onde de la tension de sortie peut facilement être surveillée via la connexion BNC du moniteur de tension à l’aide d’un oscilloscope réglé sur une terminaison de 1 MΩ.
