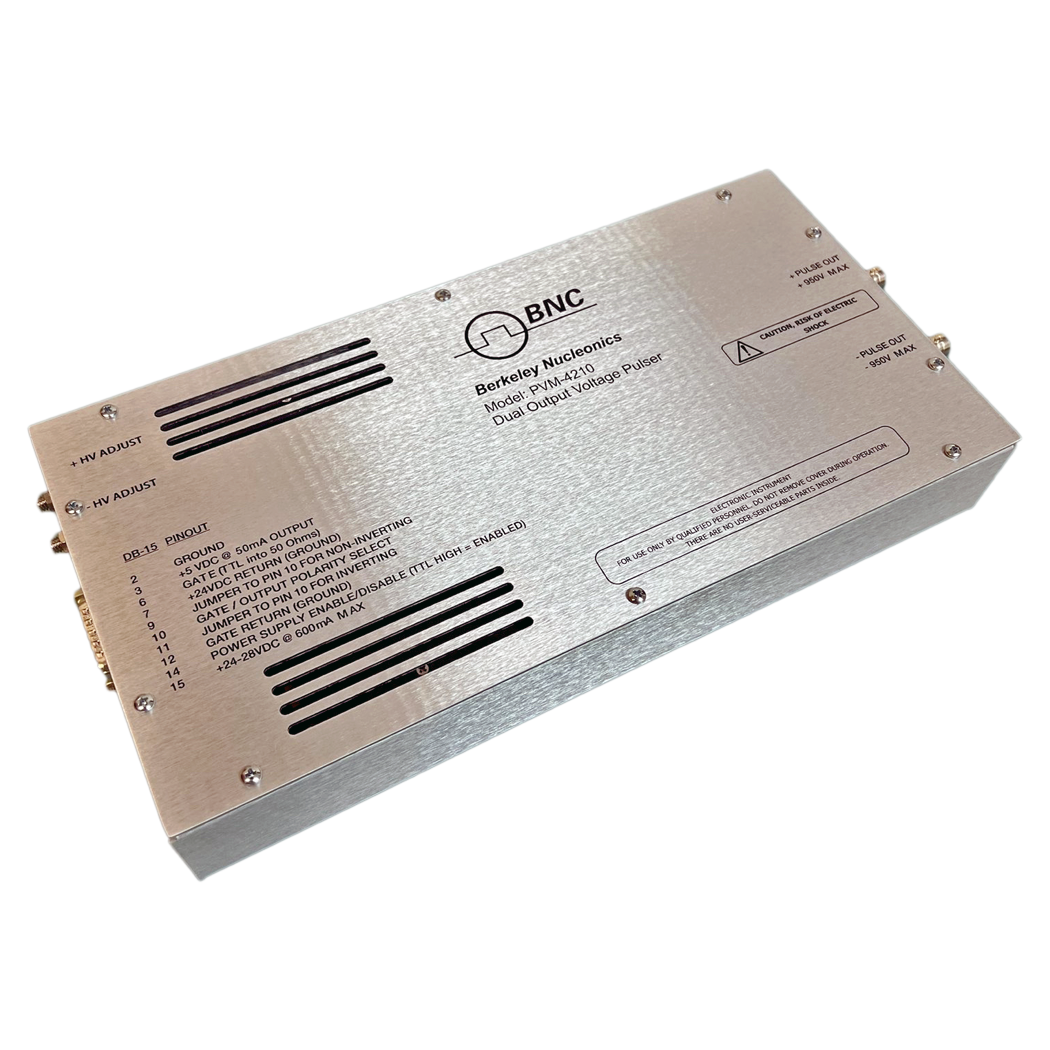

Le module générateur d’impulsions PVM-4210 fournit deux canaux de sortie d’impulsions, contrôlés par une logique de contrôle commune. Lorsque la logique de commande reçoit un signal de porte, les deux canaux pulsent simultanément. Un canal pulse de la masse à la haute tension positive, et l’autre canal pulse de la masse à la haute tension négative. Par conséquent, chaque sortie peut être connectée aux électrodes d’une cellule de Pockels ou d’un Q-Switch, ou à une paire de plaques de déviation, fournissant une impulsion différentielle de 1 900 V à travers la cellule ou les plaques.
Ces sorties peuvent également être inversées, pour pulser du potentiel haute tension à la terre. La largeur et la fréquence des impulsions de sortie suivent la largeur et la fréquence de la porte d’entrée TTL. L’amplitude de la tension d’impulsion de sortie pour chaque canal est réglable indépendamment de 0 à 950 V à l’aide de potentiomètres réglables par tournevis facilement accessibles sur le panneau d’extrémité du module d’impulsions.
