Le PVM-1001 peut atteindre zéro à -950 V ou zéro à +950 V en moins de 10 ns (temps de montée). Cette source de tension pulsée réglable est capable de fournir des largeurs d’impulsion de 55 ns à 10 000 ns avec une plage de fréquence standard jusqu’à 1 MHz. Le PVM-1001 peut également fournir une rafale de 5 MHz. Le module est conçu pour une charge résistive de 50 ohms.
La largeur et la fréquence des impulsions de sortie sont contrôlées par une source de déclenchement externe. Le PVM-1001-N nécessite une alimentation haute tension négative externe. Deux modèles sont disponibles, un pour la sortie positive et un autre pour la sortie négative.

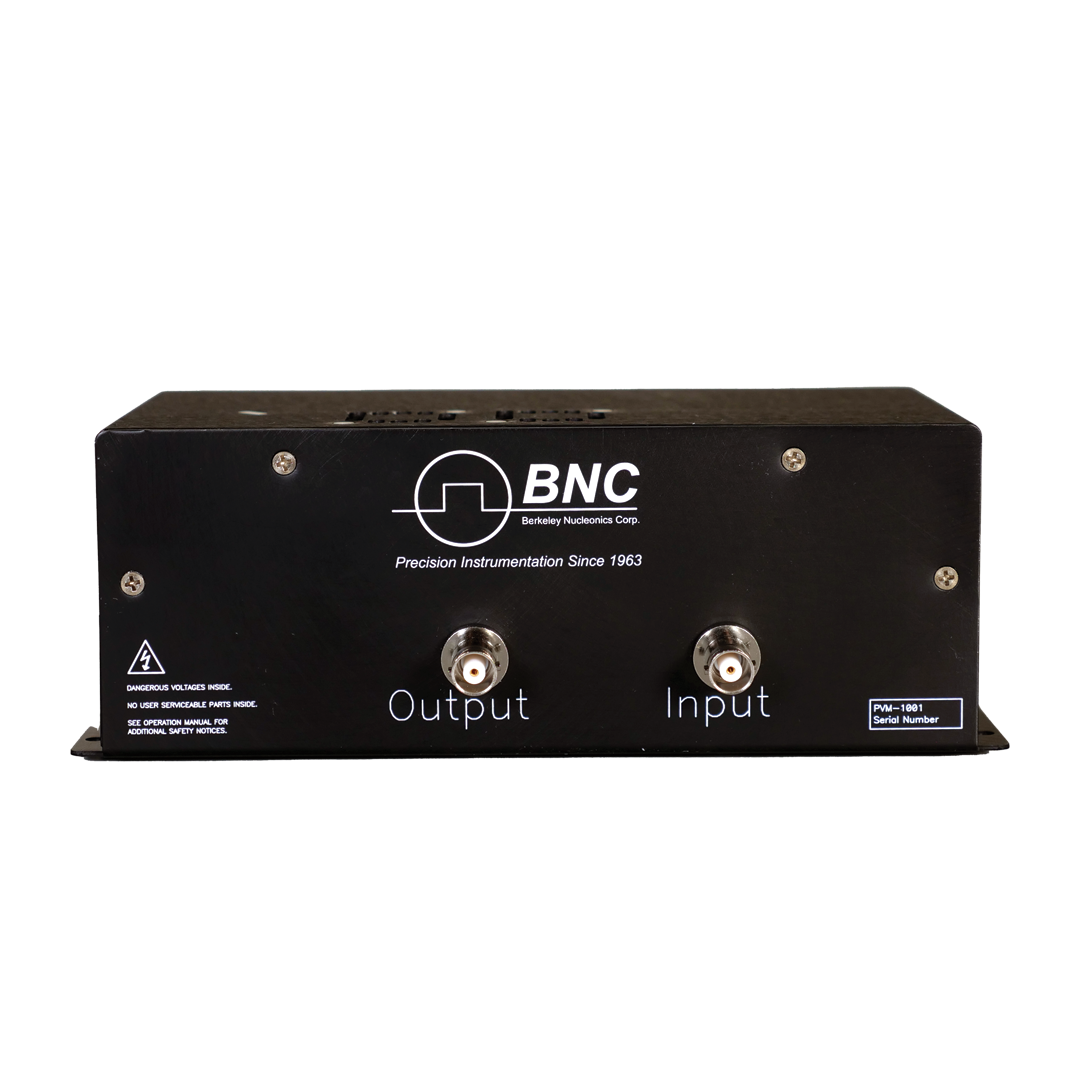

Le panneau arrière du PVM-1001 comporte des connecteurs pour l’entrée haute tension et la sortie haute tension pulsée. Le panneau avant dispose d’un connecteur SMB pour déclencher l’instrument.
