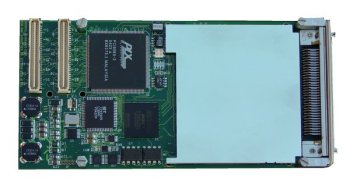

La carte PMC-16AIO168 offre des ressources haut débit d’entrée/sortie analogique 16-bit dans un module standard PMC. Huit canaux de sortie analogique peuvent être mis à jour de manière synchrone ou asynchrone, et supporte la génération de signaux. Chaque canal de sortie analogique contient un convertisseur A/N dédié 16-bit et un étage de sortie paramétrable. La carte reçoit les données de sortie analogique à partir du bus PCI à travers une mémoire tampon FIFO de 32K-échantillon.
Les entrées analogiques sont configurables par logiciel, soit 16 canaux simples ou huit paires de signaux différentiels. Des amplificateurs tampons sur toutes les lignes d’entrée éliminent le bruit de commutation d’entrée du multiplexeur, et minimisent la diaphonie et les courants d’entrée. Les données d’entrée analogique s’accumulent dans une mémoire tampon de 32K-échantillons jusqu’à récupération via le bus PCI.
Les réseaux internes d’auto-calibration permettent l’étalonnage de tous les canaux d’entrée et sortie analogiques sans retirer la carte du système. Les corrections du gain et du décalage des canaux de sortie et d’entrée analogiques sont effectuées par étalonnage du CAD chargé de valeurs de correction du canal au cours de l’auto-calibration. Les configurations de test contrôlé par logiciel comprennent un mode de bouclage pour la surveillance de toute voie de sortie analogique. Le déclenchement de connexions entrée et sortie soutient le déclenchement externe et la synchronisation multi cartes.
