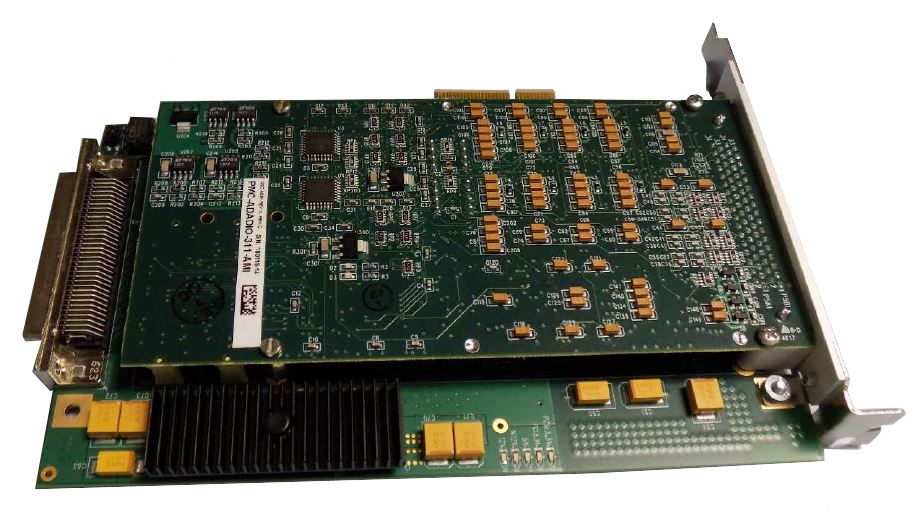

La carte d’ E/S analogiques PMC-12AISS8AO4 12 bits échantillonne et numérise huit canaux d’entrée simultanément à des fréquences allant jusqu’à 2,0 millions d’échantillons par seconde pour chaque canal. Les données échantillonnées sur 12 bits sont disponibles sur le bus PCI via un tampon FIFO de 64 Ko. Toutes les données sont identifiées par canal. L’échantillonnage d’entrée analogique peut être contrôlé à partir d’un générateur interne, d’un logiciel ou d’une horloge externe.
Les modes d’échantillonnage en rafale et en continu sont pris en charge. Les plages d’entrée sont configurées en usine sur ± 1V, ± 100mV ou ± 10V pour chacun des deux groupes de canaux d’entrée. Quatre canaux de sortie analogiques fournissent des plages de sortie sélectionnées par logiciel de ± 2,5 V, ± 5 V ou ± 10 V et sont accessibles directement via des registres de contrôle dédiés. Un port numérique bidirectionnel 16 bits peut être configuré comme deux ports octets indépendants.
