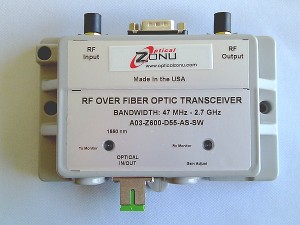

OZ600 est un émetteur-récepteur RF ou analogique sur fibre optique à faible coût (3 GHz). Une paire d’émetteurs-récepteurs OZ600 créera une liaison bidirectionnelle RF vers optique et optique vers RF. OZ600 peut également être configuré en tant qu’unités d’émetteur (Tx) ou de récepteur (Rx) linéaires (analogiques) individuelles, si nécessaire. OZ600 est une excellente alternative à l’utilisation de systèmes de câbles coaxiaux et offre des améliorations significatives dans le transport des signaux RF haute fréquence dans leur format natif de manière fiable sur une large gamme de fréquences. Il a un faible facteur de bruit (NF) et une plage dynamique (SFDR) élevée, avec des fréquences opérationnelles de 47 MHz à 3,0 GHz, ou plus.
L’OZ600 est conçu comme un appareil plug and play RFoF compact qui s’intègre facilement dans votre plate-forme existante. Il a un taux de défaillance très faible avec un MTTF à température ambiante de 20 ans. Pratiquement tout signal RF analogique qui entre dans sa plage de bande passante peut être transporté sur un câble à fibre optique à l’aide des modules OZ600. Les applications typiques dans lesquelles l’OZ600 peut être utilisé incluent, mais sans s’y limiter, la distribution de signaux IF Satcom, L, GPS, PCS Cellulaire, UHF et VHF sur fibre et d’autres solutions RF sur fibre personnalisées.
Tous les modules OZ600 sont équipés d’un contrôle manuel du gain (MGC) via un potentiomètre accessible depuis le haut du boîtier par un petit tournevis pour faciliter les intégrations sur le terrain. Le connecteur optique standard est SC/APC pour une faible réflexion arrière, mais FC/APC est également disponible. OZ600 Rx dispose d’une photodiode InGaAs haute performance et Tx est basé sur un laser FP isolé linéaire fonctionnant à 1,3 µm (CWDM LD sont disponibles pour une meilleure intégration du système). Le contrôle automatique de la puissance moyenne (AAPC) est intégré pour une stabilité optimale de la puissance optique sur toute la plage de températures. L’interface RF se fait via un connecteur SMA 50 Ohm ou BNC 75 Ohm. La surveillance des alarmes et l’entrée d’alimentation se font via un connecteur DB-9 mâle et +12 Volts DC est nécessaire pour faire fonctionner cet appareil.
