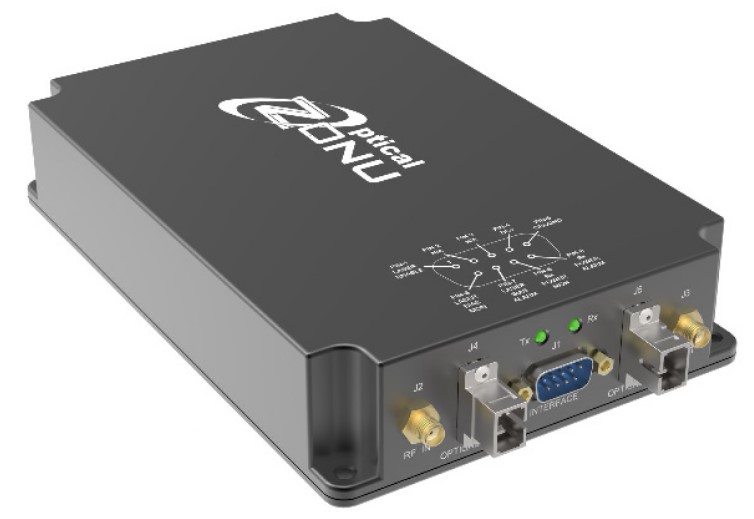

La série Z18XX à modulation externe se compose de RFoF ultra large bande (UB-RFoF), de modules individuels hautes performances Tx et Rx. Ces modules sont conçus pour les applications RF sur fibre optique (RFoF) ou configurés comme une unité d’émetteur-récepteur entièrement intégrée. Ces liaisons ont une plage dynamique libre élevée (SFDR) qui prend en charge des fréquences opérationnelles instantanées de 20 KHz à 60 GHz. Une optimisation personnalisée pour des bandes u, K, Ka, Q et V spécifiques est effectuée de manière routinière pour une bande passante souhaitée spécifique.
La série d’émetteurs-récepteurs UB-RFoF de nos liaisons analogiques linéaires est conçue comme des modules enfichables RF compacts pour un fonctionnement en fibre monomode. Ils sont conçus pour être compacts avec un blindage RF intégré pour supporter de faibles interférences EMI/RF. Ces unités peuvent être configurées comme des émetteurs-récepteurs avec des modules d’amplification internes. Le modulateur optique externe est alimenté par une diode laser DFB (LD) refroidie à haute énergie et à faible RIN, avec des options de longueur d’onde de 1550 nm et 1310 nm en option. Les connecteurs optiques standard sont SC/APC ou FC/APC pour la réflexion bas du dos. Le récepteur dispose d’une photodiode InGaAs haute performance. L’interface RF se fait via un connecteur de type K de 50 Ohms ou d’autres connecteurs pour prendre en charge la bande passante totale de la liaison. Les fonctions d’alarme et de surveillance sont disponibles via le connecteur à 9 broches.
Le même produit peut être conditionné en un seul emplacement pour la série J afin de permettre la surveillance et le contrôle à distance, ou dans un boîtier extérieur IP68.
