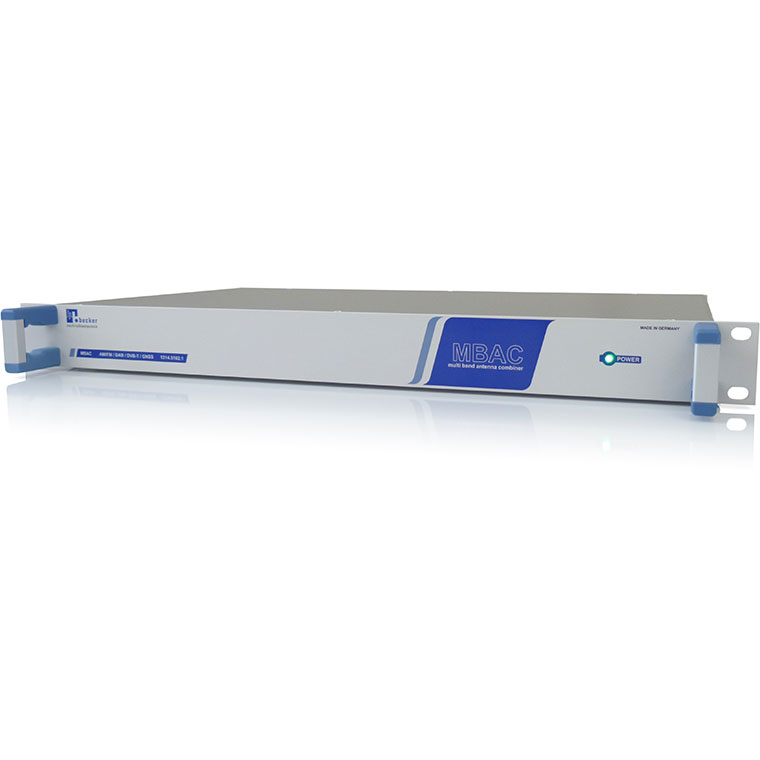

MBAC est un combinateur d’antennes actif à haute dynamique pour les signaux de diffusion et de navigation. L’appareil dispose de quatre entrées de signal pour les signaux de navigation AM / FM, DAB3, DVB-T et GNSS et combine les entrées à une sortie commune. L’appareil est conçu en utilisant la technologie 50 Ohms.
Le MBAC est prévu dans les applications professionnelles où des exigences élevées de qualité du signal sont requises. L’appareil dispose de quatre entrées RF pour la connexion d’antennes de diffusion AM / FM, DAB3, DVB-T et d’une antenne GNSS active. Les entrées sont combinées en interne à une sortie commune. Toutes les entrées sont équipées de filtres de présélection pour la suppression des signaux indésirables. Les entrées pour FM, DAB et DVB-T offrent des amplificateurs à faible bruit avec une dynamique élevée. L’entrée GNSS fournit une tension d’alimentation fantôme de 5 V pour le fonctionnement avec une antenne GNSS active. Le canal AM dispose d’un parafoudre pour la protection contre la foudre.
En combinaison avec la série multi-coupleurs WSDU, des systèmes évolutifs avec un plus grand nombre de sorties peuvent être réalisés. La transmission de tous les signaux de diffusion et GNSS aux coupleurs multiples se produit dans le domaine du multiplexage de fréquence. Cela minimise les coûts pour les câbles RF et leur installation.
MBAC est conçu en 19 ”, 1 U. Il est prévu pour le montage dans des racks système 19”. Le MBAC est alimenté en tension secteur. Toutes les entrées RF et la sortie ont N connecteurs femelles.
Dans la recherche et le développement et la validation des produits des composants d’info-divertissement modernes, des signaux de diffusion et de navigation «en direct» sont requis aux entrées d’antenne. Avec l’aide du MBAC, des signaux en direct de haute qualité sont disponibles. MBAC permet une transmission efficace de tous les signaux via un seul câble RF.
