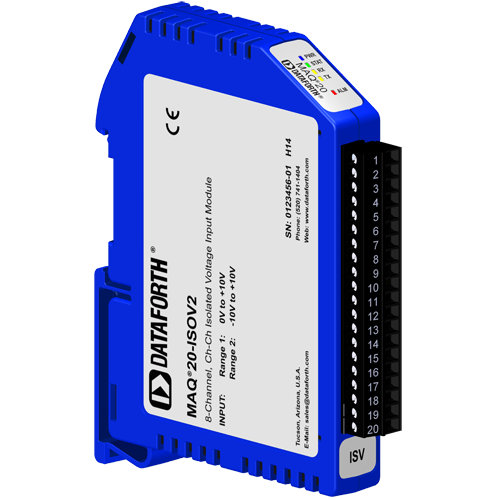

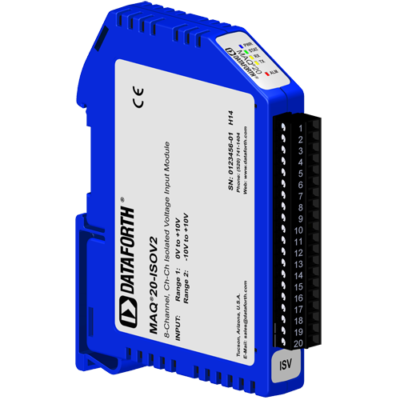

Les modules d’entrée de tension MAQ20-ISOMV et MAQ20-ISOV et le module d’entrée courant MAQ20-ISOI offrent 8 canaux d’entrée isolés avec plusieurs plages de signaux et une conversion haute résolution pour une mesure précise d’une large gamme de signaux analogiques de tension et de courant. Tous les canaux sont configurables individuellement pour la gamme d’entrée, les limites d’alarme, la moyenne et le balayage en rafale haute vitesse pour s’adapter aux applications les plus exigeantes. Les alarmes Haut, Bas, Haut-Haut et Bas-Bas offrent des fonctions de surveillance et d’avertissement essentielles pour assurer un flux de processus optimal et des applications à sécurité intégrée. La bande passante du signal est de 5 kHz pour l’entrée de tension et de 1,5 kHz pour l’entrée de courant. Le mode de balayage en rafale permet de capturer jusqu’à 10 kS/s par canal simultanément. Les connexions d’E/S se font via un bornier enfichable à quatre positions prévues pour la terminaison des blindages de câblage.
L’isolation d’entrée-à-bus est robuste 1500Vrms et chaque canal individuel est protégé jusqu’à 240Vrms de surcharge continue en cas d’erreurs de câblage par inadvertance. De plus, les modules MAQ20-ISOMV, -ISOV et -ISOI ont une isolation voie à voie continue de 300Vrms. Les canaux surchargés n’affectent pas négativement les autres canaux du module, préservant ainsi l’intégrité des données.
Les plages de signaux pour les modules d’entrée de tension vont de ± 100mV à ± 10V, et pour le module d’entrée de courant, de 0 à 20mA.
