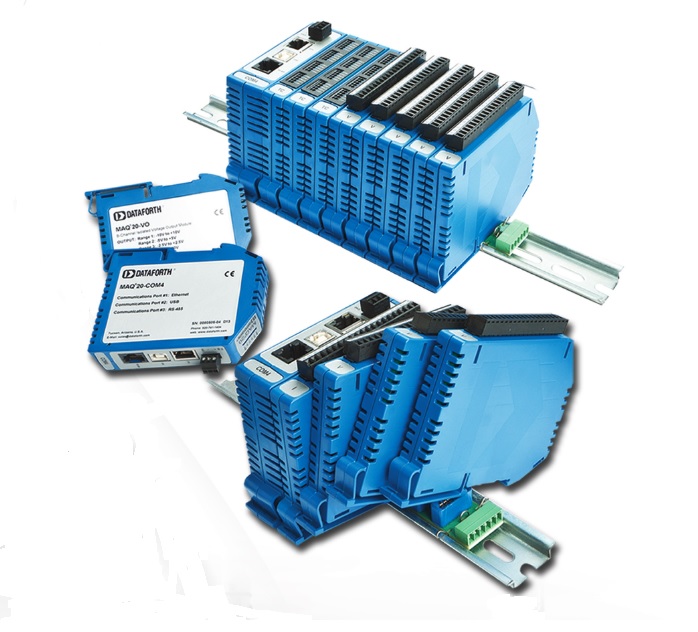

MAQ20 - Système d'acquisition de données industriel

Connectez l'ordinateur hôte au système MAQ®20 Communiquer en utilisant Ethernet, USB, RS-485, RS-232 Jusqu'à 4 connexions simultanées Socket avec Ethernet Vitesse série de 921.6Kbps sur RS-232 / RS-485 Stockage de données local, carte SD Interfaçage jusqu'à 24 modules E/S

Le module MAQ20-BRDG1, entrée jauge de contrainte pour l’acquisition de données et les systèmes de contrôle, offre 4 canaux d’entrée et peut interfacer en pont, demi pont, et quart pont à l’aide de connexions 4 fils ou 6 fils. Toutes les voies du module MAQ20-BRDG1 sont configurables individuellement, que ce soit les gammes, les alarmes, et le moyennage pour correspondre aux applications les plus exigeantes.

Module d'entrée Tension 16 voies Plages d'entrée de ±60V, ± 40V, ± 20V, ± 10V, ± 5V Entrée simple CMR de 100dB à 50Hz ou 60Hz

Module entrée Tension 8 voies Plages d'entrée de ±60V, ± 40V, ± 20V, ± 10V, ± 5V Entrée différentielle CMR de 100dB à 50Hz ou 60Hz

Module entrée milli-voltage 8 voies Plages d'entrée de ±2.0V, ± 1,0 V, ± 250mV, ± 100mV, ± 50mV Entrée différentielle CMR de 100dB à 50Hz ou 60Hz

[ zoom ] 8 voies d'entrée différentiellesThermocouples Types J Tous les canaux configurables individuellement pour la gamme, les alarmes, le moyennage Isolement Entrée à bus de 1500 Veff

8 voies d'entrée différentielles Thermocouples Types J Tous les canaux configurables individuellement pour la gamme, les alarmes, le moyennage Isolement Entrée à bus de 1500 Veff

8 voies d'entrée différentielles Thermocouples Types K Tous les canaux configurables individuellement pour la gamme, les alarmes, le moyennage Isolement Entrée à bus de 1500 Veff

8 voies d'entrée différentielles Thermocouples Types R & S Tous les canaux configurables individuellement pour la gamme, les alarmes, le moyennage Isolement Entrée à bus de 1500 Veff

Interface pour Pt100, Ni120 RTD et potentiomètres jusqu'à 5ko Tous les canaux configurables individuellement, type de capteur, plage, alarmes, moyennage Chaque canal protégé jusqu'à 240Vrms surcharge continue Isolement 1500 Veff Entrée à bus Isolement Précision ± 0,06% Activation sélective des voies du module pour la numérisation Température de fonctionnement étendue -40°C à +85°C

Interface pour Pt100, Ni120 RTD 4-fil Tous les canaux configurables individuellement, type de capteur, plage, alarmes, moyennage Chaque canal protégé jusqu'à 240Vrms surcharge continue Isolement 1500 Veff Entrée à bus Isolement Précision ± 0,06% Activation sélective des voies du module pour la numérisation Température de fonctionnement étendue -40°C à +85°C

Module de tension sortie de 8 canaux Gammes de sortie 0-10 V, 0-5 V, 0-2.5V, ± 10V, ± 5V, ± 2,5 V Courant de sortie de 10mA (1000 Ohm à 10V) (charge max.) Protection de sortie continue 40Vrms

8 voies sortie isolés Voies configurables individuellement Niveau par défaut et forme d'onde de sortie définie par l’utilisateur Isolement Entrée à bus de 1500 Veff

Module 5 canaux d'entrée et 5 canaux de sortie numérique Entrée 3 à 60V DC Sortie 3 à 60V DC @ 3A Fonctions E/S spéciales par voie: Comptage, Fréquence, Interval, PWM ect..

Module 4 canaux d'entrée et 4 canaux de sortie numérique Entrée 90 à 280V AC/DC Sortie 24 à 280V AC @ 3A Fonctions E/S spéciales par voie: comptage, fréquence, Interval, PWM

Affichage temps réel de données, d’enregistrement, de fonctions mathématiques et logiques en ligne et hors ligne. Acquisition en un click Détection du matériel, affichage de données et enregistrement direct Analyse et vérification active des mesures lors de l'acquisition des données

Créer, enregistrer et ouvrir des projets d'interface utilisateur graphique Idéal pour le test, le processus, la collecte de données et les applications d'analyse de données Créer des projets personnalisés en 3 étapes faciles Utilisez les fonctions pré-intégrées acquérir et d'analyser

Le module d’entrée de fréquence MAQ20 offre 8 canaux d’entrée pour mesurer des fréquences jusqu’à 1 MHz. Tous les canaux sont configurables individuellement pour la gamme et les alarmes pour correspondre aux applications les plus exigeantes. Quatre sorties contrôlables peuvent être utilisées pour l’excitation du capteur ou comme sorties compatibles avec la logique 5V.

Module d'entrée de courant à 8 voies Plages d'entrée de 0-20 mA ou 4-20 mA Entrée différentielle CMR de 100dB à 50Hz ou 60Hz

Module d'entrée de courant à 16 voies Plages d'entrée de 0-20 mA ou 4-20 mA Entrée simple CMR de 100dB à 50Hz ou 60Hz
