Le LNFR-27G est une référence de fréquence à très faible bruit qui synthétise des sorties à 2,0 GHz, 5,1 GHz, 8,1 GHz, 20,0 GHz et 27,2 GHz à partir d’une référence d’entrée à faible bruit de 100 MHz. Une référence 100 MHz à très faible bruit comme le modèle SpectraDynamics LNFR-100 est nécessaire pour pouvoir atteindre les performances énumérées dans les spécifications. Si un LNFR-100 n’est pas disponible, la référence d’entrée 100 MHz doit répondre aux spécifications répertoriées dans le tableau à la page 7 du manuel de l’utilisateur.

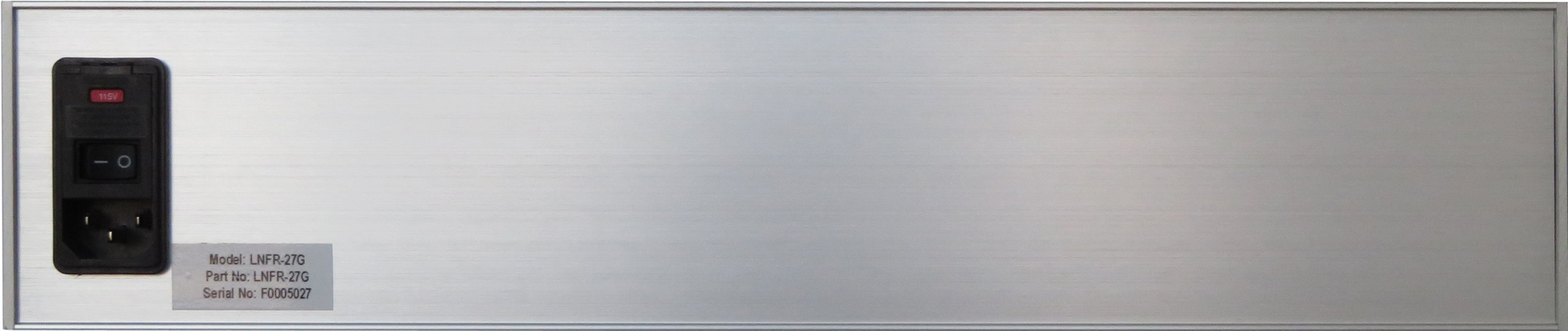

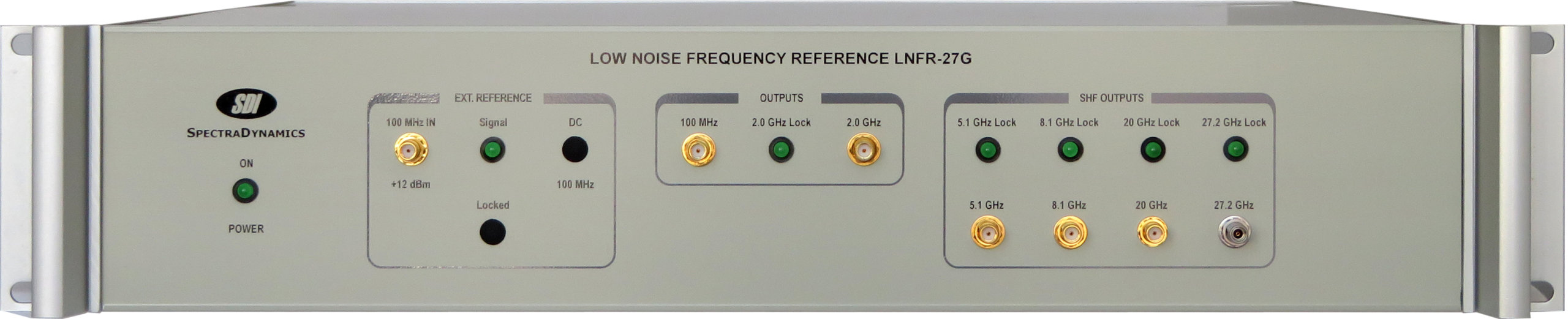

Le signal 100 MHz doit être connecté au connecteur SMA d’entrée étiqueté 100 MHz IN sur le panneau avant du LNFR-27G. Ce signal de 100 MHz est distribué aux modules synthétiseur de l’instrument.
Le LNFR-27G contient cinq modules synthétiseurs, un à chaque fréquence de sortie. Chaque module contient un oscillateur à résonateur diélectrique qui est verrouillé en phase via une chaîne de synthèse au signal de référence de 100 MHz distribué en interne. Tous les modules de synthèse ont un indicateur de verrouillage qui est acheminé vers un indicateur LED sur le panneau avant. L’instrument est proposé dans un boîtier de montage en rack autonome avec des dimensions de 2U X 19 ”X 16”.
