Les modules hautement configurables prennent en charge la redondance N+1. Vous pouvez protéger N éléments (émetteurs et/ou récepteurs et/ou fibres) en ajoutant un seul élément supplémentaire à l’aide de plusieurs modules de commutation de redondance. La récupération automatique permet une liaison haute fiabilité, par exemple d’un bunker de commande à plusieurs antennes. Étant donné que la configuration de commutation est complexe, une attention particulière doit être portée à une conception appropriée. Optical Zonu offre une assistance technique spéciale dans la phase de conception d’un système redondant.
La plate-forme J3U est un châssis 19″ 3RU qui accueille 16 modules de transfert de signaux RF à fibre optique enfichables et remplaçables à chaud et de commutation de redondance. Les modules de diversité/redondance optiques (et RF) constituent les éléments de base de diverses architectures redondantes au niveau du système. L’interface optique standard est LC/APC.

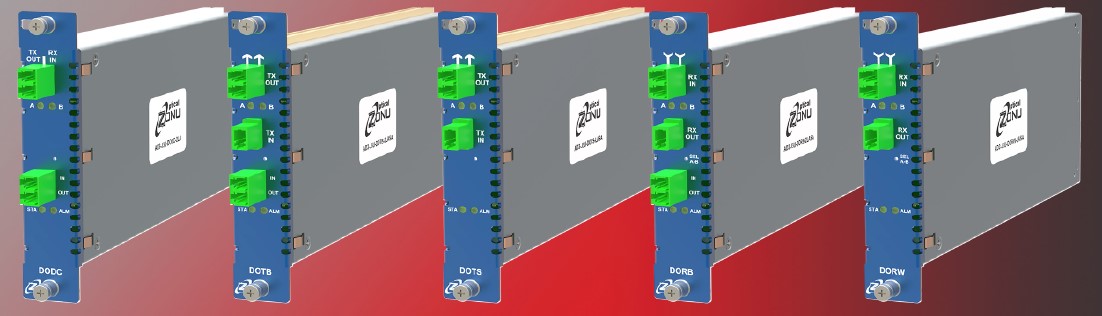

Les blocs de construction de base comprennent des séparateurs 1: 2 (et 1: 4) (DOTS), des commutateurs 2: 1 (DORW) et des commutateurs 2: 2 (DODC), ainsi que des combinaisons hybrides de ceux-ci (DOTB, DORB). Un DOTS (diviseur 1:2) du côté émetteur peut être couplé à un DORW (commutateur 2:1) du côté récepteur pour configurer une ligne de fibre optique passive redondante 1+1. Les modules DOTB (commutateur 2:2 + répartiteur/commutateur 1:2) côté émetteur peuvent être utilisés avec les modules DORB (commutateur 2:1 + commutateur 2:2) côté récepteur, pour configurer des architectures redondantes N+1. Dans les architectures N+1, les extrémités émettrice et réceptrice de la liaison fibre sont isolées l’une de l’autre et agissent indépendamment en cas de défaillance d’un module. Les moniteurs et les alarmes dans les modules d’émetteur et de récepteur à fibre optique pilotent la commutation autonome dans les modules de diversité. Les commutateurs peuvent également être commandés dans certains états via le système Optical Zonu M&C. Les performances RF des lignes de fibre optique sont maintenues lors de l’incorporation de la commutation optique.
Les modules de redondance optique de la plate-forme J3U peuvent être surveillés et contrôlés via SSH, Web UI, OZC GUI et SNMP v2 et v3
