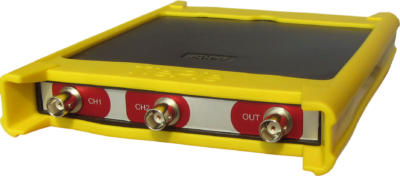

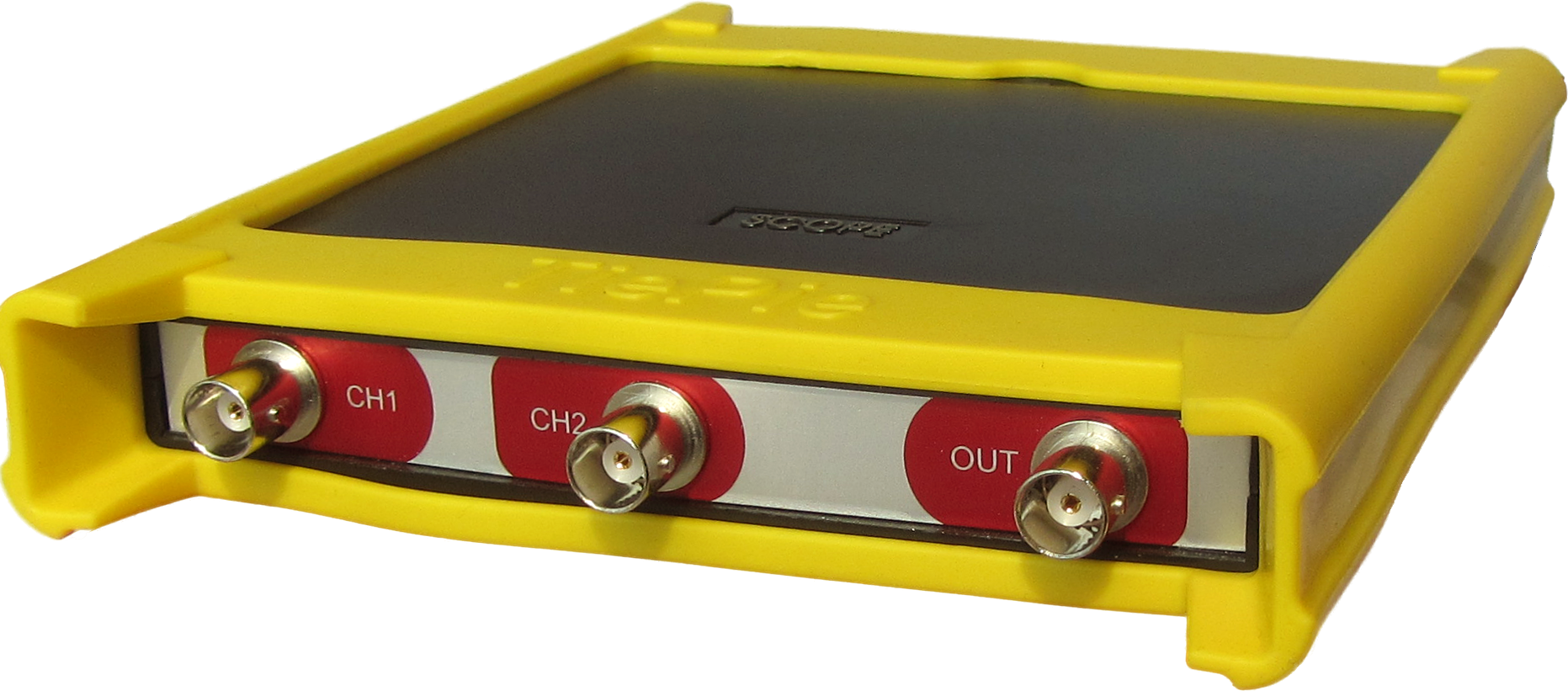

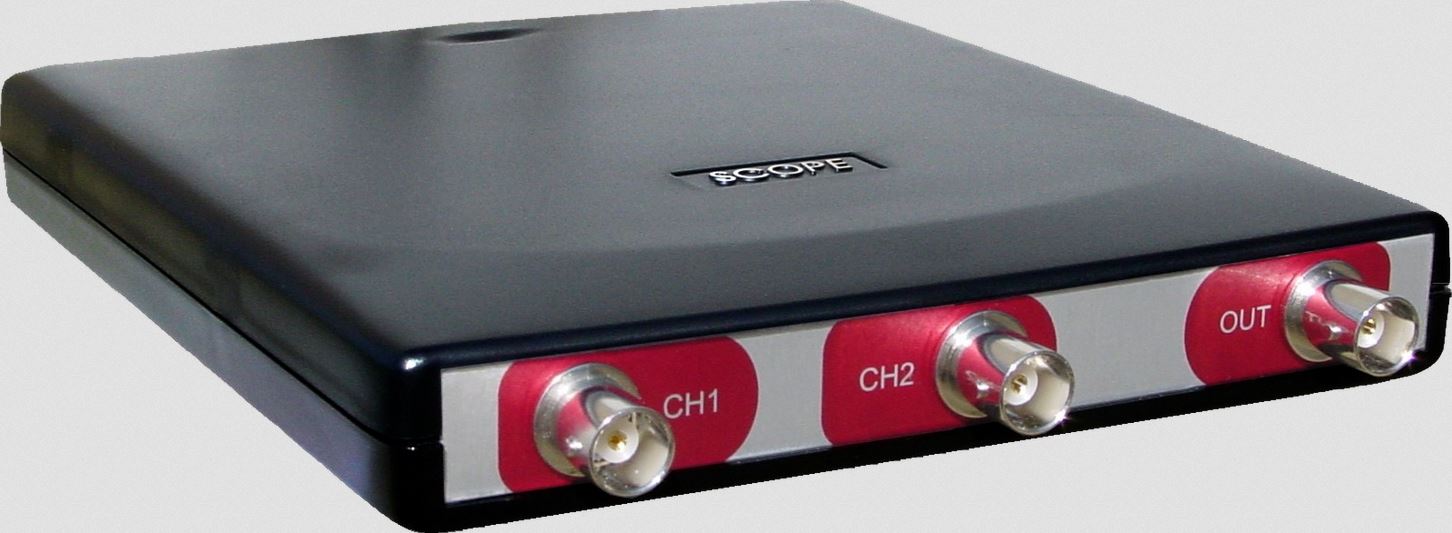

Le HS3 est un instrument contrôlé par ordinateur (USB) qui se compose de quatre instruments de mesure en un: multimètre, oscilloscope, analyseur de spectre et enregistreur de transitoires. Par ailleurs, un AWG (générateur de formes d’ondes arbitraires) est disponible. Cet instrument de mesure puissant et compact peut résoudre presque chaque problème de mesure. Le HS3 propose à l’utilisateur un choix de résolution 8 bits, 12 bits, 14 bits ou 16 bits (14 bits effective, SNR 95 dB), une gamme complète d’échelles d’entrée 200 mV – 80 V, une longueur d’enregistrement par canal de 128 Kéchantillons et une fréquence d’échantillonnage allant jusqu’à 100 MHz sur les deux canaux (100 MHz seulement dans la résolution de 8 bits).
L’AWG intégré fonctionne de manière totalement indépendante du système de mesure de le HS3 . Il a une horloge d’échantillonnage 50 Méch/Sec, 1024 à 128K échantillons de mémoire de forme d’onde, une résolution 14 bits et un niveau de sortie ± 12 V. L’AWG permet de générer des signaux d’essai pour des mesures dans n’importe quelle forme souhaitée. Plusieurs formes de signaux standard sont disponibles et il est possible de régénérer les signaux mesurés précédemment. Connectable par USB 2.0, l’USB250 ne nécessite pas d’alimentation externe, le HS3 est donc conforme au principe du «Plug in Play».

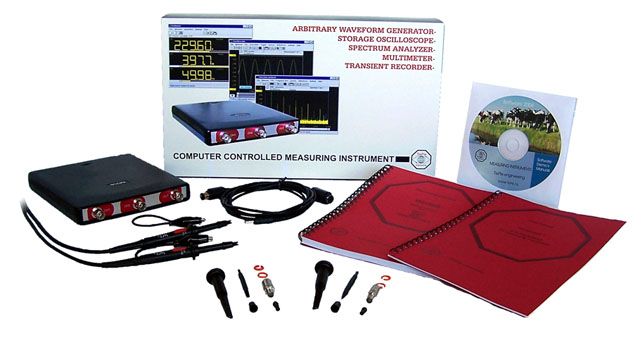

Le logiciel universel qui est livré avec le HS3 transforme votre PC en un oscilloscope à mémoire, un analyseur de spectre, un voltmètre et un enregistreur de transitoires. Une configuration automatique intelligente permet à l’utilisateur inexpérimenté de réaliser des mesures immédiatement. Le logiciel permet d’enregistrer les paramètres de l’instrument sur le disque. Plus tard, ces fichiers de paramètres peuvent être rappelés, réduisant le temps de mise en œuvre de votre instrument au minimum.
