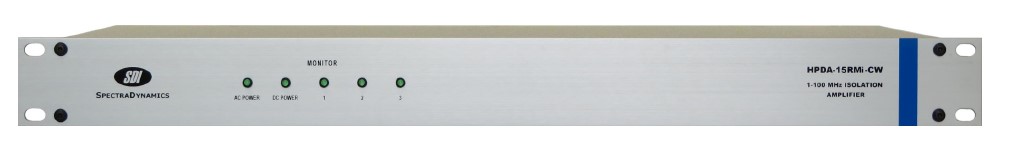

Le HPDA-15RMi-CW est un amplificateur de distribution et d’isolation haute performance conçu pour distribuer des fréquences atomiques de pointe. Ce modèle offre un bruit de phase additif exceptionnellement faible et a une bande passante de 1 MHz à 100 MHz. Cet amplificateur peut être utilisé dans des applications à échelle de temps où la stabilité de phase est d’une importance primordiale.
L’amplificateur est conçu pour une flexibilité maximale dans la configuration du système dans un rack 19 pouces, boîtier 1U et peut contenir jusqu’à trois modules de distribution de signaux RF. Chaque module fournit cinq sorties isolées. Tous les niveaux de puissance de sortie sont surveillés et comparés à un seuil prédéfini de 0 dBm. Si le niveau du signal sur une sortie tombe en dessous de ce seuil, la LED de surveillance du module correspondant s’éteint, indiquant une condition de défaut.
Le HPDA-15RMi-CW est conçu pour être alimenté par une source secteur de 100 à 240 VAC ou par une source d’alimentation de +12 à +36 VCC. Le module d’alimentation CC peut être utilisé comme source d’alimentation principale pour l’instrument ou en conjonction avec le module d’alimentation AC comme alimentation de secours en cas de perte de l’alimentation AC principale. L’instrument est conçu pour passer automatiquement d’un fonctionnement d’alimentation AC à CC à l’aide d’un réseau de diodes Schottky et charger des condensateurs de stockage pour éviter tout problème et assurer un fonctionnement continu ininterrompu.
