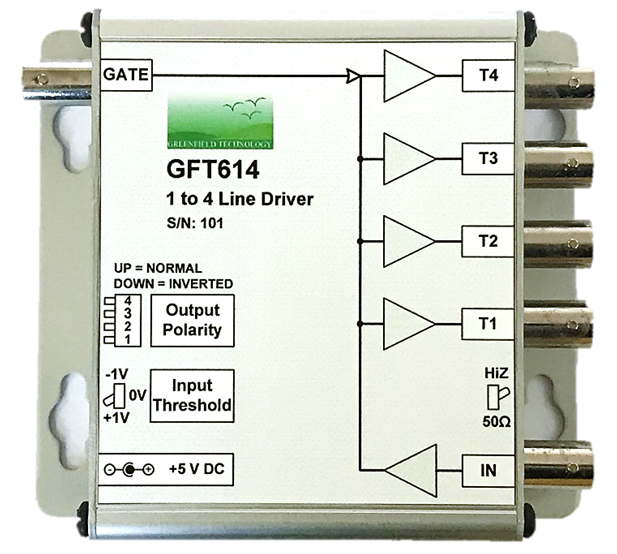

Le module GFT614 est spécialement conçu pour la distribution d’horloge haute fréquence et signal logique haute vitesse ceci à plusieurs appareils via un long câble. Toutes les sorties avec une charge de 50 Ω peuvent piloter 30 mètres de câble à une fréquence d’horloge supérieure à 200 MHz avec une amplitude de 2,5 V.
Le seuil d’entrée du canal peut être réglé sur +1 ou 0 ou -1 V et la charge d’entrée peut être sélectionnée parmi 50 Ω ou 1 KΩ sélection par un interrupteur en face avant. Ainsi, cette entrée de canal peut être pilotée directement par TTL/Niveaux logiques CMOS ou collecteur ouvert ou impulsion négative (0 à -3 V) ou signal couplé AC (± 0,5 V).
Toutes les sorties avec une charge de 50 Ω peuvent piloter 30 Mètres de câble à une fréquence d’horloge supérieure à 150 MHz avec une amplitude de 2,5 V. Chaque polarité de sortie peut être réglée normale ou inversée et les sorties sont compatibles avec des entrées DC ou AC TTL.
Une entrée porte permet de désactiver le module par signal externe.
Le GFT614 est un module compact fourni avec un adaptateur +5V AC/DC
