Le générateur d’impulsions et de retard GFT1620 fournit 20 impulsions retardées indépendantes. Des retards jusqu’à 100 secondes peuvent être programmés avec une résolution de 100 ps et une gigue canal à canal inférieure à 50 ps RMS.
Les sorties SMB délivrent 1,5 V à 5 V sous 50 Ω avec des impulsions de temps de montée de 1 ns. L’amplitude, la polarité, la largeur et le nombre de rafales des impulsions sont réglables sur chaque canal de sortie. En option, l’amplitude des impulsions peut être de 3 V à 10 V ou de 15 V à 50 V sous 50 Ω ou niveau LVDS.
Le GFT1620 offre un déclenchement par deux entrées ou trois temporisateurs internes synchronisés (réglables de 0,001 Hz à 50 MHz) ou une commande logicielle pour chaque canal de retard sélectionné. Tout taux de déclenchement peut être défini comme ponctuel ou répétitif.
L’entrée Porte (Gate) permet d’inhiber rapidement toutes les sorties de canal sélectionnées. Cette fonction d’entrée peut être sélectionnée comme déclencheur externe supplémentaire.
Le générateur a une référence d’horloge interne TCXO de 100 MHz et accepte une référence d’horloge externe de 10 MHz à 240 MHz sinusoïdale ou carrée.

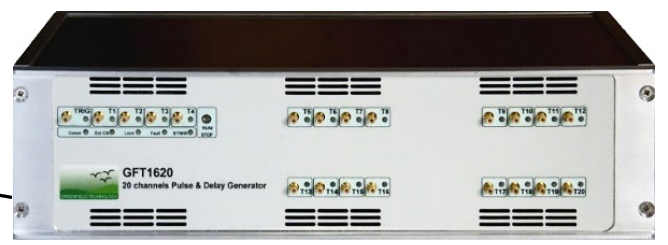

Sur le panneau avant, des voyants LED sont inclus pour indiquer quand chaque entrée ou sortie est en cours d’exécution, et un bouton RUN/STOP permet d’activer/désactiver tous les canaux de sortie.
Les paramètres du GFT1620 peuvent être contrôlés à distance via Ethernet (LAN) ou via USB vers UART. La page Web, à partir du serveur Web intégré, fournit une méthode simple pour configurer les paramètres de votre ordinateur portable sans aucune application logicielle.
