Le F10AD est un amplificateur linéaire large bande ayant une amplification fixe de 10, capable de fournir en sortie bipolaire une tension de ± 100V.
Tout générateur de fonction ou de signaux arbitraires ou toute autre source de signal disposant d’une amplitude de sortie de ± 10 V peut être utilisé comme un périphérique d’entrée. L’amplificateur est linéaire du continu à sa bande passante maximale.
Il peut être utilisé dans un large éventail d’applications, par exemple, exciter des actionneurs piézoélectriques, des MEMS, des OLED, des cristaux liquides, etc..

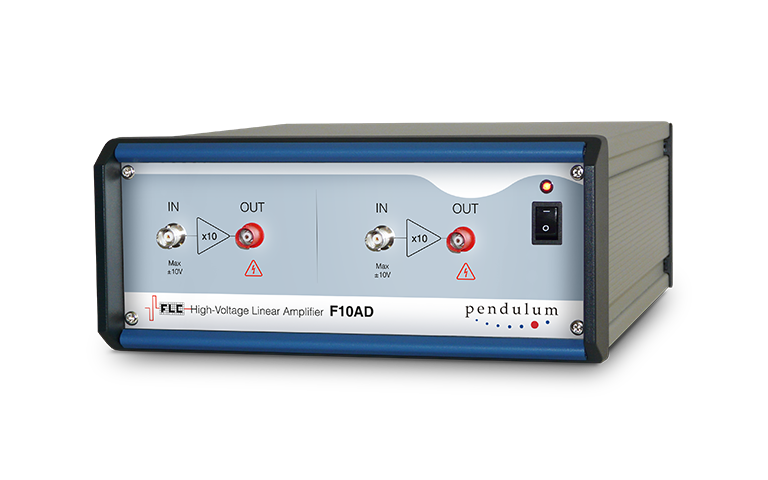

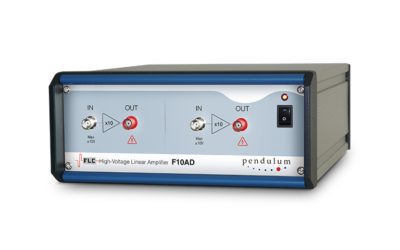

F10AD - Amplificateur linéaire haute tension 100Vcc
Fonctionnalités principales
- 2 Voies
- Bande passante de DC à 1 MHz à 100 Vcc
- Amplification X10, fixe
- Charge type résistive || capacitive avec pleine bande passante 400 pF
- Impédance d’entrée de 1 Mohm || 10 pF
- Impédance de sortie <0.1 ohm
- Tension d’entrée nominale de ±10 V
- Tension de sortie de ±100V Max
- Courant de sortie de 185 mA continu
- Temps de montée en sortie de 300 V/µs, 400 pF de charge
