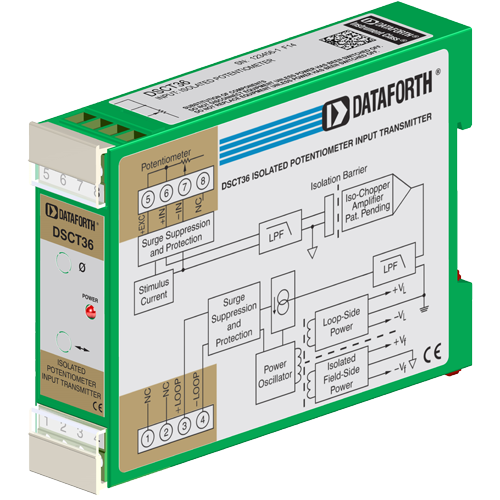

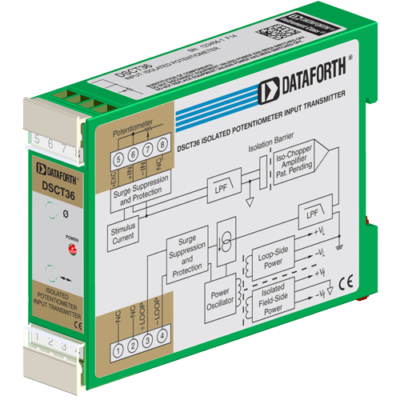

Chaque transmetteur entrée potentiomètre DSCT36 comprend un seul canal d’entrée potentiomètre qui est filtré, isolé, amplifié et converti en une sortie de courant de processus. Le filtrage du signal est accompli avec un filtre à cinq pôles, qui fournit 85 dB de réjection en mode normal à 60 Hz et 80 dB à 50 Hz. Un pôle anti-repliement est situé sur le côté utilisateur de la barrière d’isolation, et les quatre autres sont du côté de la boucle de processus. Après le filtrage initial côté utilisateur, le signal d’entrée est découpé par un circuit hacheur propriétaire. L’isolation est assurée par un couplage par transformateur, utilisant à nouveau une technique propriétaire pour supprimer la transmission de pics ou de surtensions en mode commun.
L’excitation du potentiomètre est fournie par le transmetteur en utilisant une source de courant de précision. Le courant d’excitation est faible (moins de 0,26 mA) ce qui minimise l’auto-échauffement du potentiomètre. La compensation de la dérivation est obtenue en faisant correspondre deux trajets de courant qui annulent les effets de la résistance du conducteur.
Des circuits d’entrée et de sortie spéciaux sur les transmetteurs DSCT36 offrent une protection contre une connexion accidentelle de tensions de ligne d’alimentation jusqu’à 240VAC et contre les événements transitoires tels que définis par la norme ANSI/IEEE C37.90.1. Les câblages de signal et de boucle sont fixées au module à l’aide de bornes à vis, qui se trouvent dans des borniers enfichables pour faciliter le montage et la reconfiguration du système.
Les modules ont une excellente stabilité dans le temps et ne nécessitent pas de recalibrage, cependant, les réglages de zéro et d’intervalle sont réglables jusqu’à ± 10% pour s’adapter aux situations où un réglage précis est souhaité. Les réglages sont effectués à l’aide de potentiomètres situés sous l’étiquette du panneau avant et ne sont pas interactifs pour en faciliter l’utilisation.
