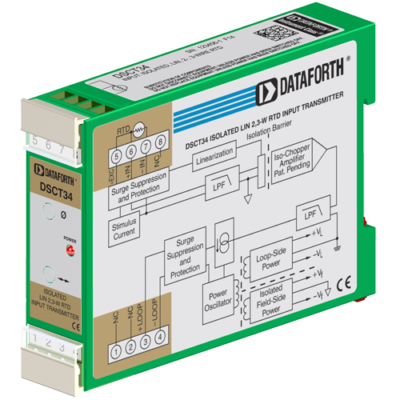

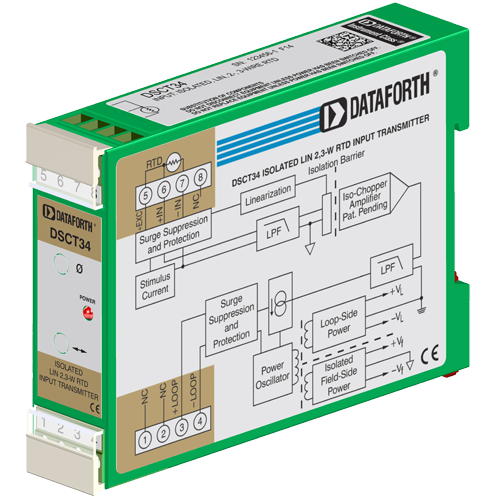

Chaque transmetteur entrée RTD DSCT34 comprend un seul canal d’entrée RTD qui est filtré, isolé, amplifié, linéarisé et converti en une sortie courant de processus. Le filtrage du signal est accompli avec un filtre à cinq pôles, qui fournit 85 dB de réjection en mode normal à 60 Hz et 80 dB à 50 Hz. Un pôle anti-repliement est situé sur le côté utilisateur de la barrière d’isolation, et les quatre autres sont du côté de la boucle de processus. Après le filtrage initial côté utilisateur, le signal d’entrée est découpé par un circuit hacheur propriétaire. L’isolation est assurée par un couplage par transformateur, utilisant à nouveau une technique propriétaire pour supprimer la transmission de pics ou de surtensions en mode commun.
L’excitation RTD est fournie par le transmetteur en utilisant une source de courant de précision. Les courants d’excitation sont très faibles (0,26 mA max pour 100 ohms Pt et 120 ohms Ni) ce qui minimise l’auto-échauffement du RTD. La linéarisation est réalisée en créant une fonction de transfert non linéaire à travers le module lui-même. Cette fonction de transfert non linéaire est configurée en usine et est conçue pour être égale et opposée à la non-linéarité RTD spécifique. La compensation de la dérive est obtenue en faisant correspondre deux chemins de courant, annulant ainsi les effets de la résistance de la sonde.
Les spécifications listées sont pour une connexion 3 fils. Une connexion à 2 fils du RTD au module est également possible et est réalisée en ajoutant un cavalier entre la broche 5 (+ EXC) et la broche 6 (+ IN) sur le bornier et en connectant les fils RTD entre la broche 6 (+ IN ) et la broche 7 (-IN). La connexion à 2 fils annule la fonction de compensation de la résistance du fil du module.
Des circuits d’entrée et de sortie spéciaux sur les transmetteurs DSCT34 offrent une protection contre une connexion accidentelle de tensions de ligne d’alimentation jusqu’à 240VAC et contre les événements transitoires tels que définis par la norme ANSI / IEEE C37.90.1. Les câblages de signal et de boucle sont fixées au module à l’aide de bornes à vis, qui se trouvent dans des borniers enfichables pour faciliter le montage et la reconfiguration du système.
Les modules ont une excellente stabilité dans le temps et ne nécessitent pas de recalibrage, cependant, les réglages du zéro et de l’intervalle sont réglables jusqu’à ± 3% pour s’adapter aux situations où un réglage précis est souhaité. Les réglages sont effectués à l’aide de potentiomètres situés sous l’étiquette du panneau avant et ne sont pas interactifs pour en faciliter l’utilisation.
