Chaque émetteur d’entrée courant DSCT32 comprend un seul canal entrée analogique qui est filtré, isolé, amplifié et converti en une sortie de courant de processus. Le filtrage de signal est accompli avec un filtre à cinq pôles, qui fournit 80dB par décennie de rejet en mode normal au-dessus de 100Hz. Un pôle anti-repliement est situé sur le côté utilisateur de la barrière d’isolation, et les quatre autres sont du côté de la boucle de processus. Après le filtrage initial côté utilisateur, le signal d’entrée est découpé par un circuit hacheur propriétaire. L’isolation est assurée par un couplage par transformateur, utilisant à nouveau une technique propriétaire pour supprimer la transmission de pointes ou de surtensions en mode commun.
Des circuits d’entrée et de sortie spéciaux sur les transmetteurs DSCT32 offrent une protection contre une connexion accidentelle des tensions de ligne d’alimentation jusqu’à 240VAC et contre les événements transitoires tels que définis par la norme ANSI/IEEE C37.90.1. Les câbles de signal et de boucle sont fixées au module à l’aide de bornes à vis, qui se trouvent dans des borniers enfichables pour faciliter le montage et la reconfiguration du système.
Les modules ont une excellente stabilité dans le temps et ne nécessitent pas de recalibrage, cependant, les réglages de zéro et d’intervalle sont réglables jusqu’à ± 10% pour s’adapter aux situations où un réglage précis est souhaité. Les réglages sont effectués à l’aide de potentiomètres situés sous l’étiquette du panneau avant et ne sont pas interactifs pour en faciliter l’utilisation.

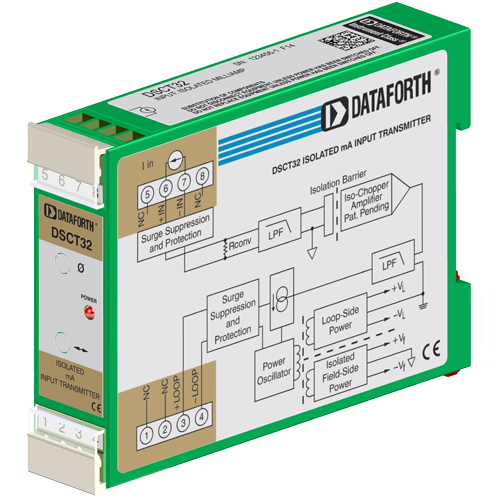

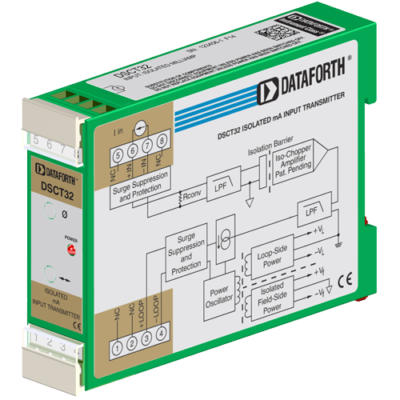

DSCT32 - Transmetteurs entrée courant
Fonctionnalités principales
- Accepte les signaux de niveau Milliampère
- Sortie de courant de processus
- Isolation par transformateur de 1500Vrms
- Protection transitoire norme ANSI / IEEE C37.90.1
- Entrée et sortie protégées à 240VAC continu
- Jusqu’à 60 V de tension de boucle
- CMR 160dB
- NMR 80 dB par décade au delà de 100Hz
- Précision de ± 0.03%
- Linéarité de ± 0,01%
- Se monte facilement sur un rail DIN standard
- Conforme CE
| DSCT32-01 - Plage d'entrée: 4 to 20 mA Plage de sortie: 4 to 20 mA Transmetteur |
|
| DSCT32-02 - Plage d'entrée: 0 to 20 mA Plage de sortie: 4 to 20 mA Transmetteur |
| DSCT32 | Transmetteurs entrée courant |
| DSCT32-01 | Plage d'entrée: 4 to 20 mA Plage de sortie: 4 to 20 mA |
| DSCT32-02 | Plage d'entrée: 0 to 20 mA Plage de sortie: 4 to 20 mA |
