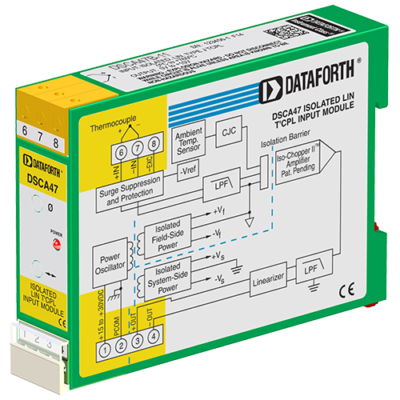

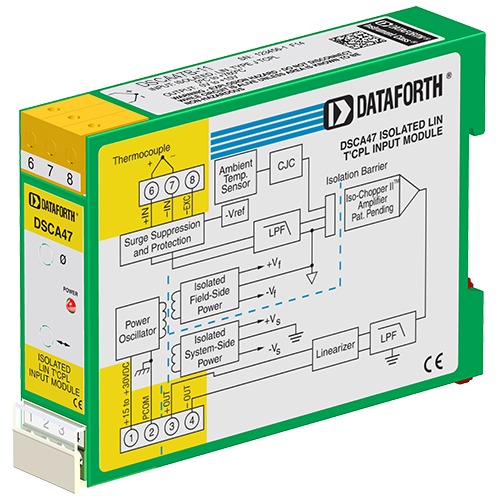

Chaque module d’entrée thermocouple DSCA47 fournit un seul canal d’entrée thermocouple qui est filtré, isolé, amplifié, linéarisé et converti en une sortie de tension de haut niveau. Le filtrage du signal est accompli avec un filtre à cinq pôles qui fournit 85 dB de réjection en mode normal à 60 Hz et 80 dB à 50 Hz. Un pôle anti-repliement est situé sur le côté utilisateur de la barrière d’isolation, et les quatre autres pôles sont sur le côté du système. Après le filtrage initial côté utilisateur, le signal d’entrée est découpé par un circuit hacheur propriétaire. L’isolation est assurée par un couplage par transformateur, utilisant à nouveau une technique exclusive pour supprimer la transmission de pics ou de surtensions en mode commun.
Le DSCA47 peut être interfacé avec huit types de thermocouples standard: J, K, T, E, R, S, B et N. Chaque module a une compensation de soudure froide pour corriger les thermocouples parasites formés par le fil du thermocouple et les bornes à vis du module . La détection de thermocouple ouvert haute est assurée par des circuits internes. L’indication niveau bas peut être mise en œuvre en installant une résistance de 47 M, ± 20%, entre les bornes à vis 6 et 8 sur le bornier d’entrée.
La sortie du module est soit en tension, soit en courant. Pour les modèles de sortie courant, une alimentation de boucle dédiée est fournie à la borne 3 (+ OUT) avec retour de boucle situé à la borne 4 (-OUT). La charge côté système peut être flottante ou mise à la terre.
Des circuits d’entrée spéciaux offrent une protection contre une connexion accidentelle de tensions de ligne d’alimentation jusqu’à 240VAC et contre des événements transitoires tels que définis par la norme ANSI/IEEE C37.90.1. Des circuits de protection sont également présents sur les bornes de sortie de signal et d’entrée d’alimentation pour se prémunir contre les événements transitoires et l’inversion de puissance. Les lignes de signal et d’alimentation sont fixées au module à l’aide de bornes à vis qui se trouvent dans des borniers enfichables pour faciliter le montage et la reconfiguration du système.
Les modules ont une excellente stabilité dans le temps et ne nécessitent pas de recalibration, cependant, les réglages du zéro et de l’intervalle sont réglables jusqu’à ± 3% pour s’adapter aux situations où un réglage précis est souhaité. Les réglages sont effectués à l’aide de potentiomètres situés sous l’étiquette du panneau avant et ne sont pas interactifs pour en faciliter l’utilisation.
