Le CS508 n’a pas de canaux internes et est conçu pour être utilisé avec 1 à 4 numériseurs externes CS1200. En utilisant le CS1200 IsoPod, vous obtiendrez une isolation > 30 kV. Le CS508 prend en charge – via l’application CS302 64 bits – l’analyse de la réponse en fréquence (à l’aide du générateur de signal isolé intégré), le décodage de protocole, les mathématiques, le streaming, la connectivité Excel et Matlab, l’analyse du spectre, le déclenchement et l’affichage de signaux mixtes.

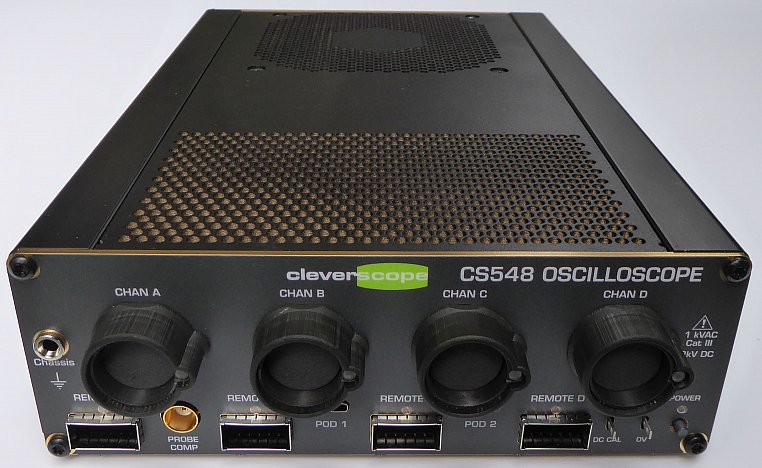

L’oscilloscope à canal isolé CS508 est conçu pour les mesures dans les systèmes d’électronique de puissance.
Il peut être utilisé pour effectuer des mesures de tous les nœuds, effectuer des mesures CEM, vérifier le comportement au démarrage, calculer la perte de puissance et l’énergie de commutation et examiner le contenu des messages.
Il n’a pas de canaux internes et est donc conçu pour être utilisé avec jusqu’à quatre IsoPod distants CS1200. Nous pouvons également le fournir avec un, deux ou trois canaux internes si nécessaire.
Il fait partie d’un ensemble d’outils qui fera tout ce qui est nécessaire pour vérifier votre conception d’électronique de puissance, puis la tester – en tant que prototype ou en production.
Il comprend :
- Une application logicielle et un pilote DLL pour contrôler entre 1 et 4 oscilloscopes comme un seul oscilloscope à 4 à 16 canaux, capable de diffuser sur le disque dur, de faire du temps et du spectre, des mathématiques symboliques, l’intégration Matlab, FRA, le décodage de protocole et les statistiques de signal.

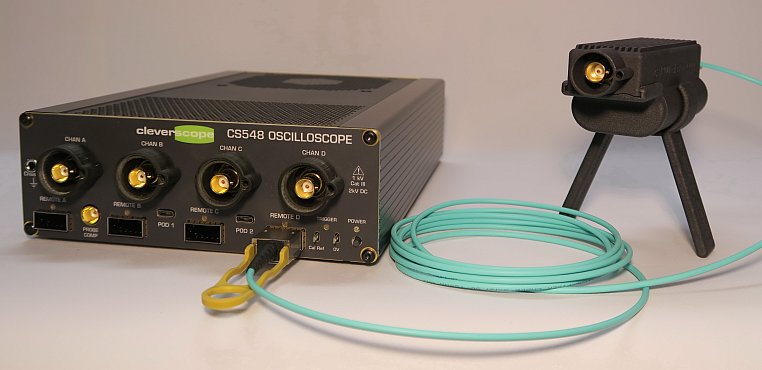

- Quatre prises de canal distant à utiliser avec l’IsoPod distant CS1200. Le CS1200 est relié par fibre optique jusqu’à 30 m de distance pour une utilisation dans des boîtiers haute tension (jusqu’à 30 kV en mode commun).
- Très bonne résolution (14 bits) avec mesure sans bruit de 1 partie sur 1300.
- Un générateur de signaux isolé, 0-65 MHz, (également 100 V/ns en mode commun) pour effectuer une analyse de réponse en fréquence (FRA). Utilisez-le pour l’analyse de la stabilité et du gain/phase sur les modules électroniques de puissance en fonctionnement, la mesure d’impédance des plans de puissance, des entrées et des sorties, et la mesure des inductances et des condensateurs sur la fréquence.

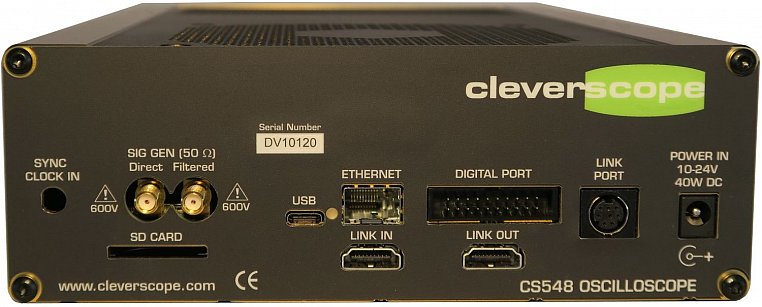

- Deux interfaces haute vitesse pour l’extension des E/S.
- Deux modules d’entrée numérique isolés CS1301 pour mesurer des signaux logiques avec des tensions de mode commun élevées (1130 V CC) – 4 entrées numériques chacune pour un total de 8 entrées numériques.
- Les modules d’E/S numériques isolés CS1302 sont disponibles séparément en option pour générer jusqu’à 4 sorties pour un contrôle PWM à double impulsion, demi-pont ou pont complet ou des séquences d’impulsions arbitraires. Il comprend un module d’entrée et peut être utilisé pour créer un module SPI ou UART isolé. La prise en charge du CS1302 se trouve dans la partie Pulse Builder de l’application.
- Autres modules en cours de développement et qui seront disponibles avec une mise à niveau gratuite du micrologiciel une fois terminés :
CS1303 Hôte de mesure
Ce module permet la connexion et l’identification de jusqu’à quatre modules de mesure CS1304-CS1306 à un seul connecteur de module CS548.CS1304 Mesure de courant isolé
Ce module utilise un TI AMC3306M05 avec une plage d’entrée de ±50 mV, pour fournir un canal isolé pour la détection de courant tel que les shunts Murata 3020 DMS ou Riedon RSA de 50 mV.CS1305 Mesure de tension isolée
Ce module utilise un TI AMC3336 avec une plage d’entrée de ±1 V pour fournir un canal isolé individuellement, pour la détection de tension. Le CS1305 est disponible en 5 variantes, avec des plages d’entrée de ± 1, 10, 100, 1000 et 2000 V.CS1306 Mesure de température isolée
Ce module utilise un amplificateur de thermocouple de type K AD8495 pilotant un TI AMC3336 avec une plage d’entrée de ±1 V pour fournir un canal isolé individuellement pour mesurer jusqu’à 400 ºC.CS1307 Contrôleur
Le contrôleur CAN utilisera un contrôleur CAN SPI (tel que Microchip MCP2515 ou TI TCAN4550) pour surveiller ou stimuler les messages CAN dans un réseau CAN automobile.Ces produits de support sont utiles pour la mesure de la tension des transistors saturés et la FRA de puissance supérieure :
CS1133 Pod de sonde Vsat pour mesurer les niveaux de saturation en mV tout en commutant jusqu’à 3 kV pour la mesure de la perte de puissance. Il est isolé pour les mesures côté haut ou côté bas.CS1070 Amplificateur de puissance 50 MHz avec sortie 36 Vpp 1 A pour une FRA de puissance supérieure à large bande passante.
