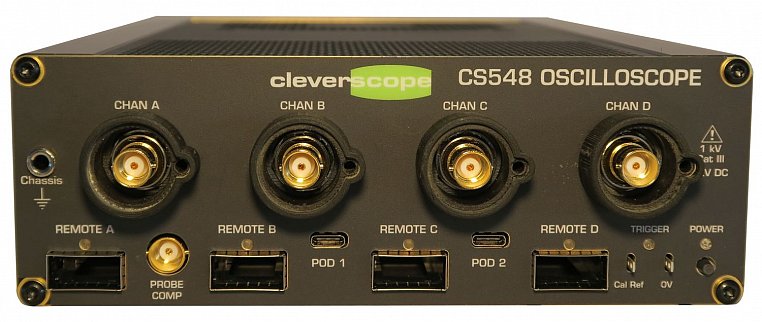

Le CS548 est un oscilloscope à canal isolé 2kV CC conçu pour être utile partout où une isolation et un CMRR élevé sont nécessaires – en particulier l’électronique de puissance. En utilisant le numériseur CS1200, vous obtiendrez une isolation > 30 kV. Le CS548 prend en charge – via l’application CS302 64 bits – l’analyse de réponse en fréquence (à l’aide du générateur de signal isolé intégré), le décodage de protocole, les mathématiques, le streaming, la connectivité Excel et Matlab, l’analyse de spectre, le déclenchement et l’affichage de signaux mixtes.
L’oscilloscope à canaux isolés CS548 est conçu pour les mesures dans les systèmes d’électronique de puissance.
Il peut être utilisé pour effectuer des mesures de tous les nœuds côté haut, effectuer des mesures CEM, vérifier le comportement au démarrage, calculer la perte de puissance et l’énergie de commutation, et examiner le contenu des messages.
Nous pouvons également le fournir avec trois, deux, un ou aucun canal interne, utile si vous n’avez besoin que de moins de canaux ou si vous souhaitez utiliser principalement des canaux distants (CS1200). Veuillez nous contacter si vous souhaitez une de ces options.
Il fait partie d’un ensemble d’outils qui fera tout ce qui est nécessaire pour vérifier la conception de votre électronique de puissance, puis la tester – en tant que prototype ou en production. Il comprend:
- Une application logicielle et un pilote DLL pour contrôler entre 1 et 4 oscilloscopes comme un seul oscilloscope 4-16 canaux, capable d’enregistrer sur disque dur, d’effectuer de l’analyse spectrale, des opérations mathématiques, l’intégration Matlab, FRA, le décodage de protocole et les statistiques de sur signaux.
- Quatre canaux d’entrée isolés internes pour la mesure de signaux avec un changement de tension en mode commun de 100 V/ns jusqu’à 2 kV en mode commun.
- Quatre prises de canal à distance à utiliser avec le numériseur à distance CS1200. Le CS1200 est relié par fibre optique active jusqu’à 30 m de distance pour une utilisation dans des enceintes haute tension (jusqu’à 30 kV en mode commun).
- Très bonne résolution (14 bits) avec une mesure sans bruit de 1 partie sur 1300.
- Un générateur de signal isolé, 0-65 MHz, (également en mode commun 100 V/ns) pour effectuer une analyse de réponse en fréquence (FRA). Utilisez-le pour l’analyse de stabilité et le gain/phase sur les modules électroniques de puissance en fonctionnement, la mesure d’impédance des plans d’alimentation, des entrées et des sorties, et la mesure des inductances et des condensateurs sur la fréquence.
- Deux interfaces haute vitesse de module pour l’extension d’E/S.
- Deux modules d’entrées numériques isolées CS1301 pour mesurer les signaux logiques avec des tensions de mode commun élevées (1 130 V CC) – 4 entrées numériques chacune pour un total de 8 entrées numériques.
- Les pods d’E/S numériques isolés CS1302 sont un achat séparé en option pour générer jusqu’à 4 sorties pour un contrôle PWM à double impulsion, demi-pont ou pont complet ou des séquences d’impulsions arbitraires. Il comprend un module d’entrée et peut être utilisé pour créer un module SPI ou UART isolé. La prise en charge du CS1302 se trouve dans la partie Pulse Builder de l’application.
- D’autres pods en cours de développement et qui seront disponibles avec une mise à jour gratuite du micrologiciel une fois terminé :
- Module de mesure de courant isolé CS1303 avec 4 canaux analogiques 16 bits isolés conçus pour mesurer des shunts de courant de 50 mV.
- Module de mesure de tension isolé CS1304 avec 4 canaux analogiques 16 bits isolés conçus pour mesurer jusqu’à 2 kV. Utilisé avec le CS1303 pour former un analyseur de puissance en temps réel.
- Module CS1305 Log pod avec 8 entrées haute résolution pour l’enregistrement des signaux lents sur l’écran d’enregistrement des informations de signal.
- Ces produits de support sont utiles pour la mesure de la tension saturée des transistors et les FRA de puissance supérieure :
- Module de sonde Vsat CS1133 pour mesurer les niveaux de saturation en mV tout en commutant jusqu’à 3 kV pour la mesure de la perte de puissance. Il est isolé pour les mesures côté haut ou bas.
- Amplificateur de puissance CS1070 50 MHz avec sortie 36Vpp 1A pour une puissance FRA à large bande passante.
