La carte CPCI-OPTO32D dispose de 32 E/S numériques optiquement couplées, composées de 8 sorties et 24 entrées. Chaque canal est isolé électriquement (1000 volts) de la carte processeur hôte.
Les interruptions de changement d’état permettent pour une interruption de l’hôte PCI d’être produite à partir de tout changement de niveau sur n’importe quelle entrée. L’autotest embarqué, les temps d’anti-rebond réglables, le compteur d’impulsions d’entrée, et les E/S de tension 50 Volts en font une carte d’interface numérique polyvalente.
CPCI-OPTO32D - E/S Numériques Optiquement Isolées cPCI
Fonctionnalités principales
- 24 entrées optiquement isolées
- Sélection de plage de tension d’entrée par résistances remplaçables par l’utilisateur
- 8 sorties optiquement isolées – 4 à courant normal, 4 courant fort
- Fonction anti-rebond programmable
- Détection des changements d’état programmable, front montant ou descendant et ceci par canal d’entrée
- Interruptions sur un ou tous les changements d’état programmables
- Pré-conditionnement du compteur d’évènements sur l’entrée 23
- Interruption programmable sur l’événement de débordement des compteurs
- Autotest de fonctions, embarqué
- Mode bascule » little Endian/ big Endian » programmable

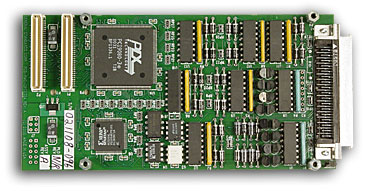

- Existe en PMC, PCI, PCIe, PC104, cPCI/PXI
