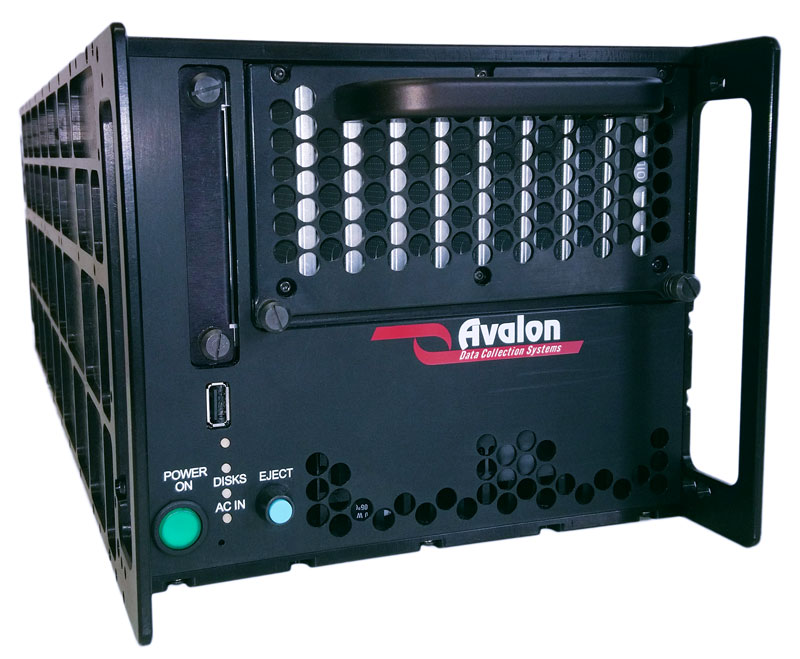

L’enregistreur AE9000HW-500 compact et autonome est conçu pour enregistrer, reproduire et exporter un seul canal de données analogiques large bande FI (fréquence intermédiaire) à des fréquences centrales de 1 GHz FI ou 160 MHz FI à des bandes passantes prédéfinies. Selon la FI sélectionnée, des bandes passantes d’enregistrement jusqu’à 500 MHz (1 GHz FI) et 100 MHz (160 MHz FI) sont prises en charge.
Comme indiqué ci-dessous, deux chemins d’entrée distincts sont fournis ; un pour la FI 1 GHz et un pour la FI 160 MHz. Chaque chemin intègre un conditionnement du signal d’entrée (y compris un contrôle de gain) et un filtrage anti-alias haute précision. Lorsque l’utilisateur sélectionne l’un des chemins d’entrée, le convertisseur analogique-numérique est automatiquement programmé pour échantillonner l’entrée analogique à la fréquence d’échantillonnage appropriée (3,3 GHz pour la FI 1 GHz et 440 MHz pour la FI 160 MHz). La profondeur d’échantillonnage pour les deux FI est de 12 bits. Les signaux FI de 1 GHz sont enregistrés à une résolution de 8 bits et les signaux FI de 160 MHz sont enregistrés à une résolution de 16 bits (2 octets).
Le flux de données résultant est transmis au bloc DSP qui gère l’horodatage, la conversion descendante (au format IQ de bande de base complexe), la gestion des données et l’écriture sur le pack de disques amovibles de 8 To (standard). Lorsque l’utilisateur souhaite enregistrer à des bandes passantes inférieures, le bloc DSP décime également le flux de données par le nombre approprié de divisions. Les données sont stockées sur le pack de disques sous la forme d’une série de « clusters » de taille de fichier fixe, chacun avec un en-tête standard de la communauté (Midas Blue).
Pendant la lecture, les données enregistrées sont converties à leur taux de données complet dans le bloc DSP, puis reconstruites dans leur forme IF analogique pleine bande passante d’origine avant de passer par le chemin de filtrage approprié. Pendant les tâches d’extraction numérique, le bloc DSP combine le nombre approprié de clusters enregistrés dans un seul fichier qui est ensuite généralement mis en réseau avec un serveur distant ou un autre périphérique de stockage.
