Les panneaux arrière 8BP02 peuvent accepter l’un des modules d’E/S analogiques 8B dans n’importe quel mélange et peuvent être montés sur le rack métallique SCMXRK-002 de 19 pouces. Les canaux de signaux d’E/S analogiques fournissent à chaque module son propre bus analogique. Toutes les sorties de module sont simultanément accessibles aux cartes d’acquisition de données à haute vitesse (ADC). Un capteur de température est monté sur chaque canal pour fournir une compensation de soudure froide pour les modules d’entrée thermocouple. Les connexions se terminent par quatre bornes à vis sur chaque site de module. Utilisez le câble d’interface système SCMXCA006-XX pour la connexion au système hôte intégré.

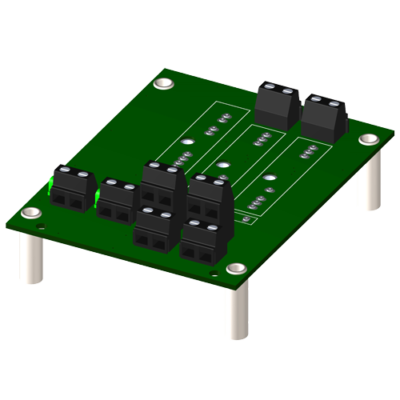

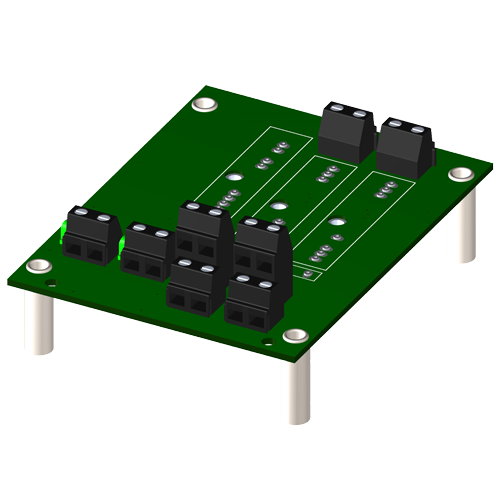

8BP02 - Fond de Panier 2 emplacements pour modules 8B
Fonctionnalités principales
- 2 emplacements pour conditionneurs de signal 8B
- Plage de tension d’entrée 24V
- Isolement
- Entrée-Sortie 1500Vrms continu, max
- Canal à canal 1500Vrms continu, max
| 8BP02-1 - 8BP02 sans capteur de compensation de soudure froide. Fond de panier |
|
Fond de panier |
|
| 8BP02-2 - 8BP02 avec option de montage sur rail DIN. Fond de panier |
|

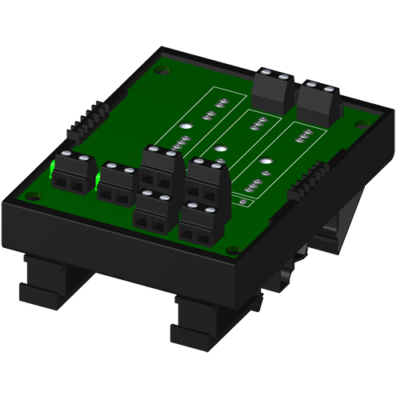

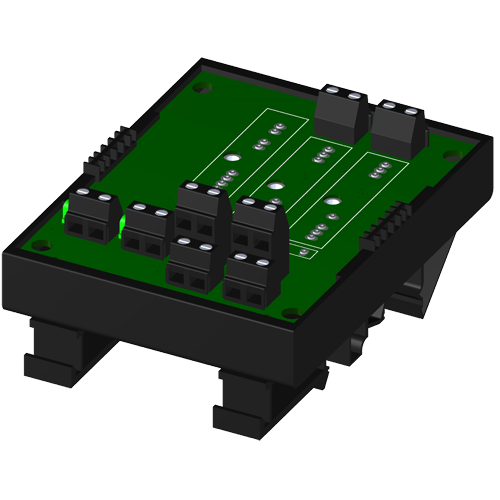

| 8BP02-3 - 8BP02-1 avec option de montage sur rail DIN Fond de panier |
| 8BP02 | Fond de Panier 2 emplacements pour modules 8B |
| 8BP02-1 | 8BP02 sans capteur de compensation de soudure froide. |
| 8BP02-3 | |
| 8BP02-2 | 8BP02 avec option de montage sur rail DIN. |
| 8BP02-03 | 8BP02-1 avec option de montage sur rail DIN |
