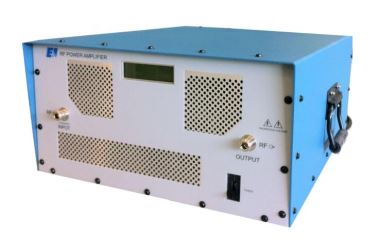

L’amplificateur 3100L est une source de puissance RF robuste, utile pour les RFI/EMI, HF et les émetteurs VHF, les équipements plasma, les accélérateurs nucléaires et les applications de laboratoire en général. Les 3100L représente l’engagement de E&I à fournir des amplificateurs de puissance RF de la plus haute qualité, fiables et robustes.
Le 3100L fournit 100 Watts de puissance de sortie en mode linéaire de classe A sur l’ensemble de la gamme de fréquences de 250 kHz à 150 MHz. Il a un taux de distorsion harmonique très faible avec des produits à faible IMD. Les opérations sur l’ensemble de la bande sont réalisées sans nécessiter de commutateur de bande ou d’adaptations.
Le gain de puissance est typiquement de 50 dB avec une variation typique de maximum +/- 1,5 dB Le 3100L est compatible avec la plus part des générateurs de signaux, des synthétiseurs de fréquence, des générateurs de balayage et toutes autres sources de signal de laboratoire. Il reproduit fidèlement toutes les formes d’onde dans sa gamme de puissance et de fréquences: AM. FM, SSB, pulsé et d’autres schémas de modulation complexes.
Le 3100L est conçu pour résister à un signal de 13 dBm (1,0 Volt RMS) pour toute condition de charge ROS. Les alimentations internes en mode commuté sont très prudemment évaluées, afin de faciliter l’exploitation sur une large gamme de conditions de tensions et de températures. Le refroidissement à air forcé est conçu pour maintenir de basses températures internes, garantissant une fiabilité à long terme.
La puissance RF est délivrée grâce à des FETS DMoS robustes, sous-exploités du point de vue de leur puissance nominale et par conséquent, assure un excellent MTBF
