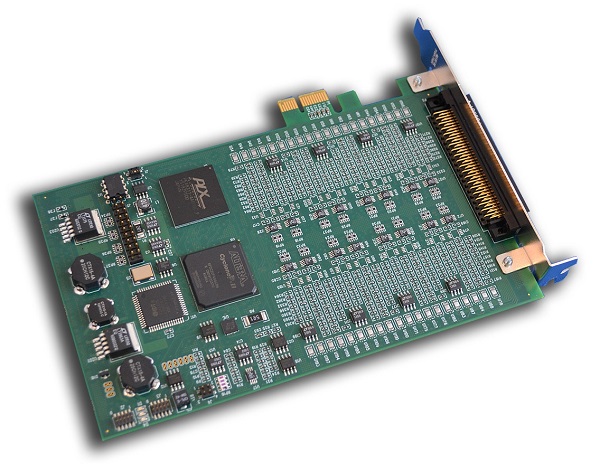

Le PCIe-16AO64C est une carte de sortie analogique de 16 bits de précision qui fournit 64 canaux de sortie synchronisés masse-commune ou 32 canaux en mode différentiel. L’interface est en PCIe.
Les sorties peuvent être cadencées à des débits allant jusqu’à 500Kéch/Sec par canal et sont prises en charge par un tampon de données FIFO 256Kéch. Les modes d’horloge en continu et en rafale sont pris en charge et les plages de tension peuvent être sélectionnées par le logiciel en ± 10V ou ± 5V; Ou éventuellement de 0 à + 10 V ou de 0 à + 5 V. Les vitesses d’enclenchement et de déclenchement peuvent être dérivées d’un générateur de débit interne ou de sources d’horloge et de déclenchement externes. Elle supporte le fonctionnement synchrone de plusieurs cartes. Lorsqu’ils sont équipés de la fonction Sortie-Déconnexion en option, les sorties peuvent être déconnectées du connecteur d’ E/S du système sous contrôle logiciel.
Chaque canal de sortie analogique implémente un R-2R DAC, qui minimise la latence et n’a pas de taux d’horloge minimum. Les sorties peuvent être configurées en usine pour un fonctionnement en masse-commune ou pour un fonctionnement différentiel.
